Ejercicio Opció A - 2 (Dièdric directe) · Dibujo técnico II PAU Baleares Ordinaria 2023

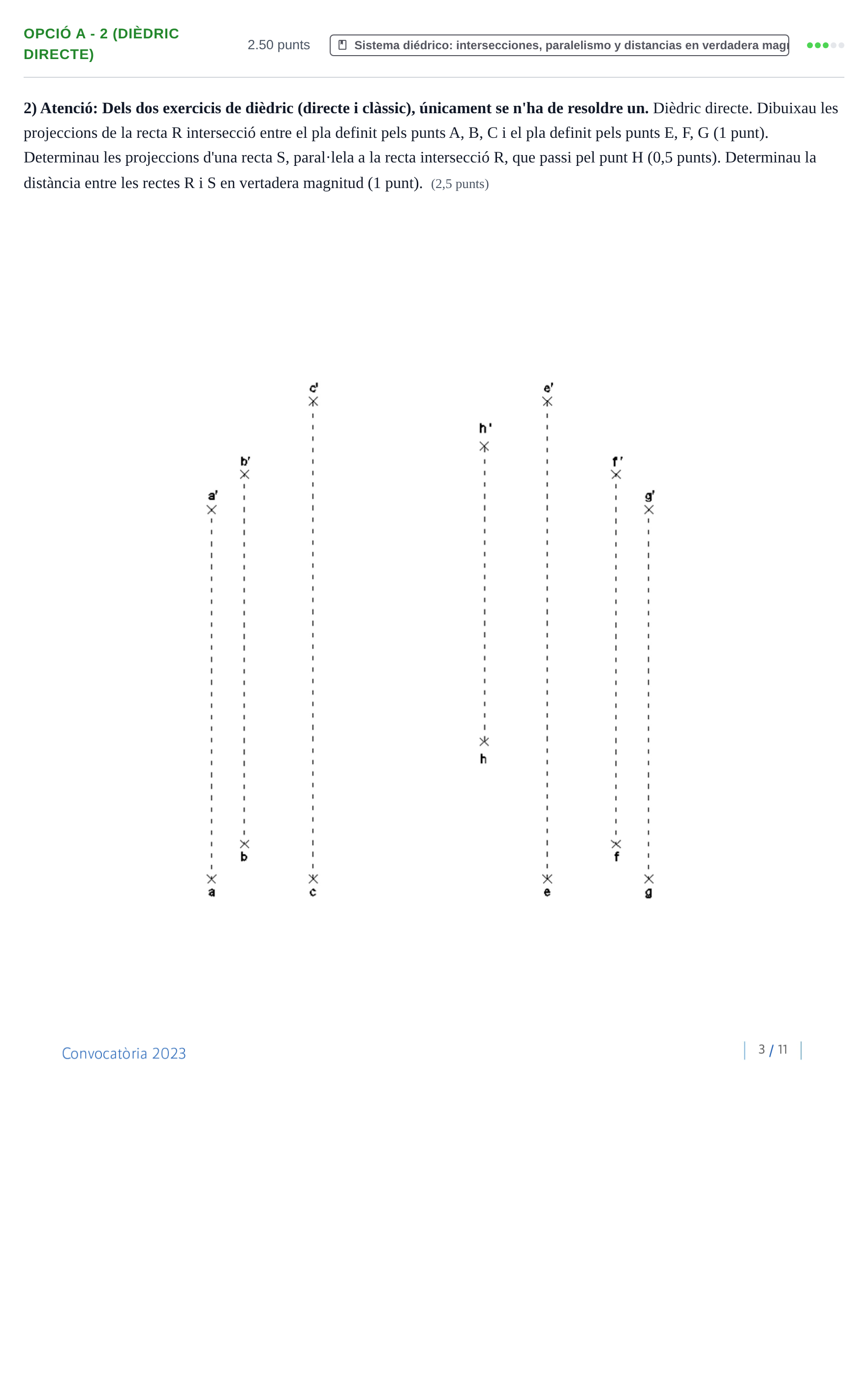

Dibuixau les projeccions de la recta R intersecció entre el pla definit pels punts A, B, C i el pla definit pels punts E, F, G. Determinau les projeccions d'una recta S, paral·lela a R per H. Determinau la distància entre les rectes R i S en vertadera magnitud.

Solución: 1. Recta R d'intersecció: Com que els dos plans són projectants verticals (les projeccions $a', b', c'$ estan alineades, així com $e', f', g'$), la projecció vertical de la recta intersecció $r'$ s'obté directament en el punt de tall de les dues rectes traça vertical dels plans. La recta R és una recta de perfil/projectant vertical paral·lela a les línies de referència vertical, de manera que $r$ és una recta vertical en projecció horitzontal i $r'$ és un punt (o recta vertical projectant). 2. Recta S: Paral·lela a R passant pel punt H; les seves projeccions $s$ i $s'$ són paral·leles a les de R. 3. Vertadera magnitud de la distància: Com que les rectes R i S es projecten paral·leles, la distància entre elles es pot mesurar directament entre les seves projeccions en la vista on estan en vertadera magnitud (segment directe entre $r'$ i el punt $h'$ / recta $s'$).
