Ejercicio Opció B - 2 (Dièdric clàssic) · Dibujo técnico II PAU Baleares Ordinaria 2024

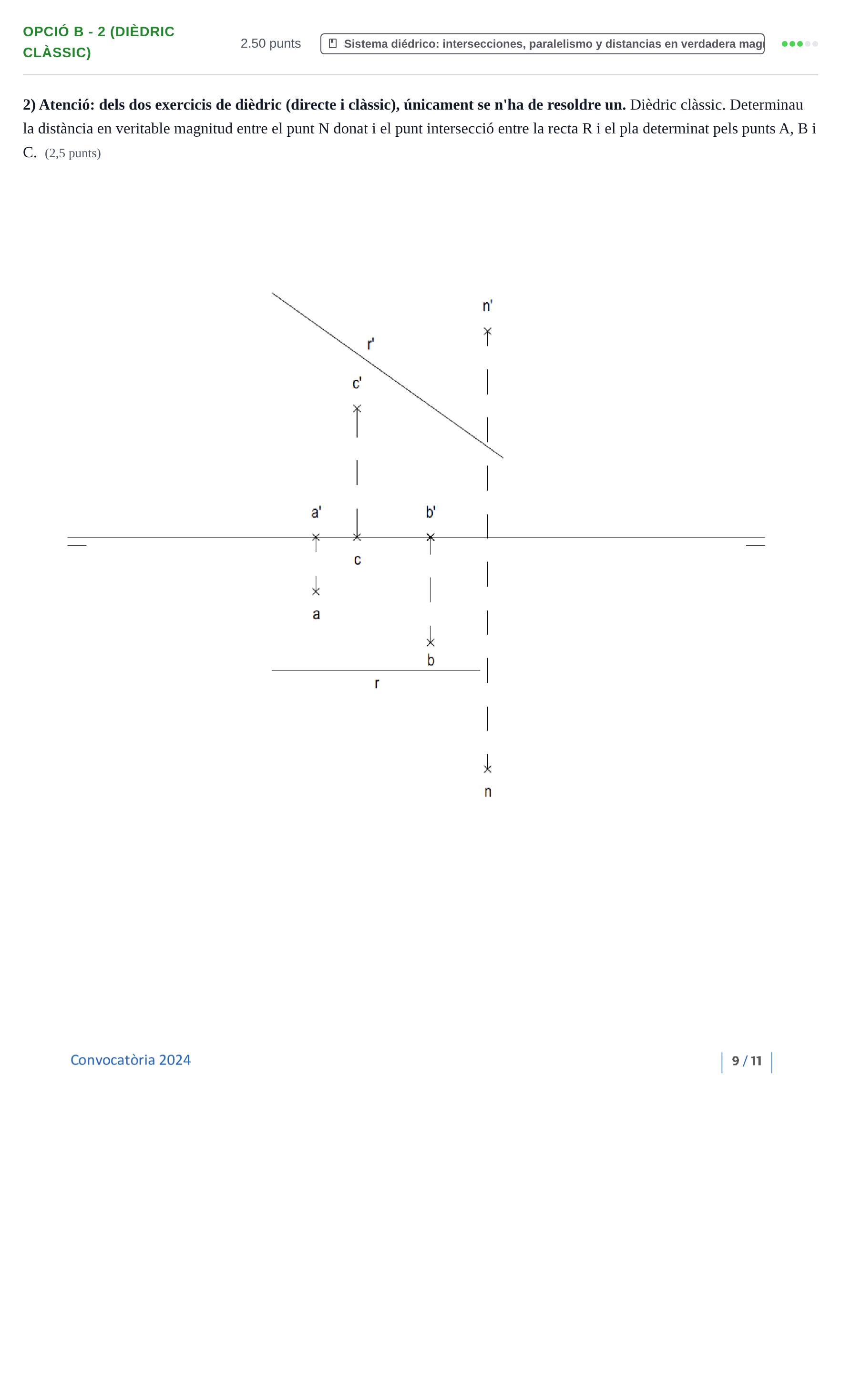

Determinau la distància en veritable magnitud entre el punt N donat i el punt intersecció entre la recta R i el pla determinat pels punts A, B i C.

Solución: Resolució gràfica mitjançant sistema dièdric clàssic: 1. Determinació del punt d'intersecció $M(m, m')$ entre la recta $R$ i el pla determinat pels punts $A$, $B$ i $C$. 2. Obtenció del segment $MN$ en projeccions dièdriques ($mn$ i $m'n'$). 3. Càlcul de la veritable magnitud de la distància (segment $MN$) mitjançant gir, abatiment o el triangle de diferència de cotes/allunyaments (en la solució oficial es realitza un gir al voltant d'un eix vertical que passa per $M$, obtenint $n'_{(1)}$ i projectant a l'allunyament per definir el segment $VM = m-n_{(1)}$).
