Ejercicio Opció A - 2 (Dièdric clàssic) · Dibujo técnico II PAU Baleares Ordinaria 2023

Tema: Sistema diédrico: intersecciones, paralelismo y distancias en verdadera magnitud · Del examen Ordinaria (2023)

Enunciado

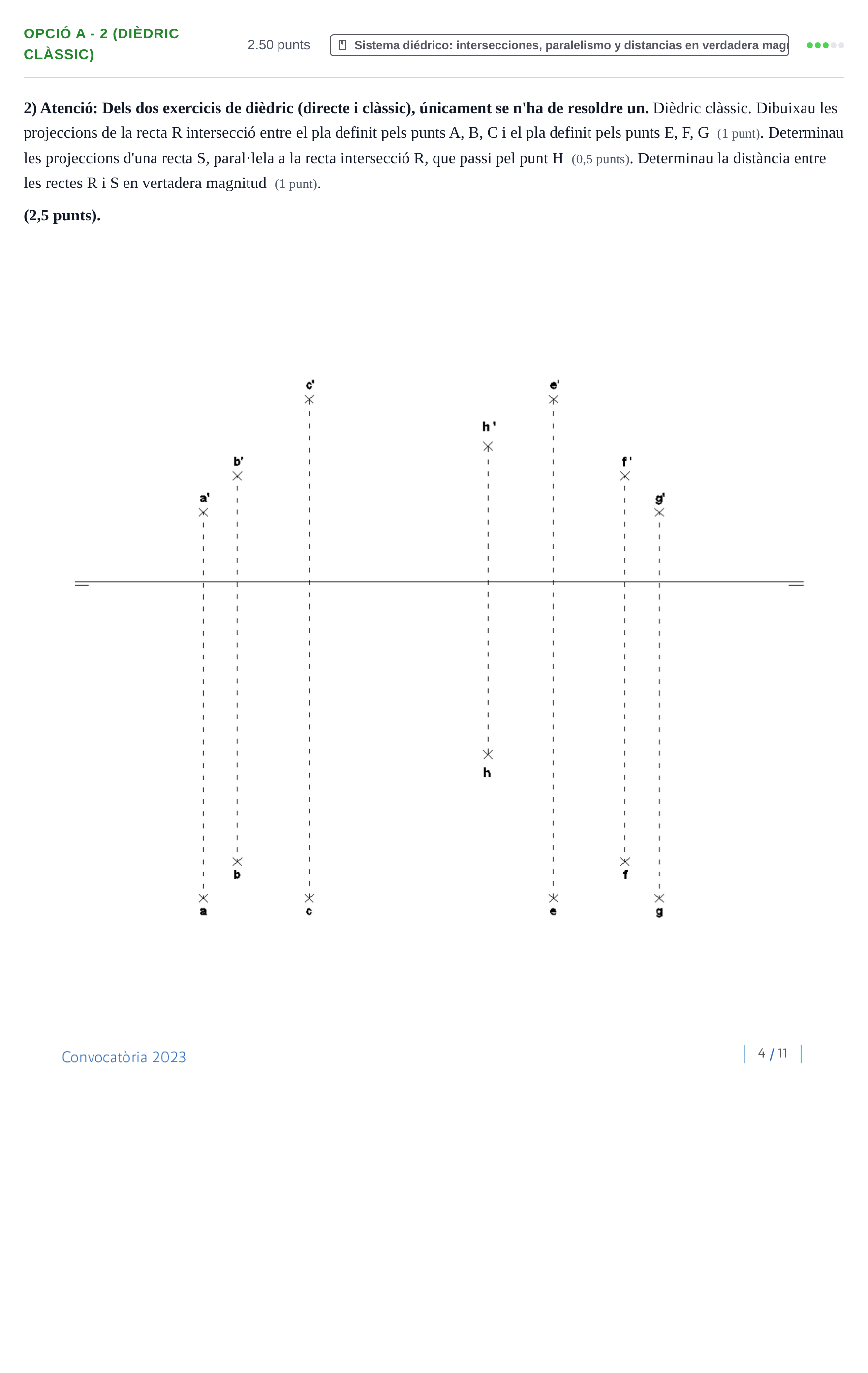

2) Atenció: Dels dos exercicis de dièdric (directe i clàssic), únicament se n'ha de resoldre un. Dièdric clàssic. Dibuixau les projeccions de la recta R intersecció entre el pla definit pels punts A, B, C i el pla definit pels punts E, F, G (1 punt). Determinau les projeccions d'una recta S, paral·lela a la recta intersecció R, que passi pel punt H (0,5 punts). Determinau la distància entre les rectes R i S en vertadera magnitud (1 punt).

(2,5 punts).

Enunciado: Ejercicio Opció A - 2 (Dièdric clàssic) · Dibujo técnico II PAU Baleares Ordinaria 2023

Solución

Según los criterios oficiales de corrección

Dibuixau les projeccions de la recta R intersecció entre el pla definit pels punts A, B, C i el pla definit pels punts E, F, G. Determinau les projeccions d'una recta S, paral·lela a la recta intersecció R, que passi pel punt H. Determinau la distància entre les rectes R i S en vertadera magnitud.

Solución: 1. Determinació dels plans definits per A,B,CA, B, C i E,F,GE, F, G, i troballa de la recta intersecció RR (r−r′r-r'). 2. Traçat de la recta SS (s−s′s-s') paral·lela a RR passant pel punt donat HH (h−h′h-h'). 3. Determinació de la distància en vertadera magnitud (dist. VM) entre les dues rectes paral·leles RR i SS.
