Ejercicio Opció B - Exercici 2 (Dièdric directe) · Dibujo técnico II PAU Baleares Extraordinaria 2022

Tema: Sistema diédrico: intersecciones, paralelismo y distancias en verdadera magnitud · Del examen Extraordinaria (2022)

Enunciado

2) Atenció: Dels dos exercicis de dièdric (directe i clàssic), únicament se n'ha de resoldre un. Dièdric directe. Donat el punt A i el triangle BCD, es demana:

Determinar la vertadera magnitud (VM) de la mínima distància entre el punt A i el pla definit pel triangle BCD (1,5 punts).

Dibuixar les projeccions d'un triangle EFG paral·lel al triangle BCD que contingui el punt A al seu baricentre (1 punt).

(2,5 punts)

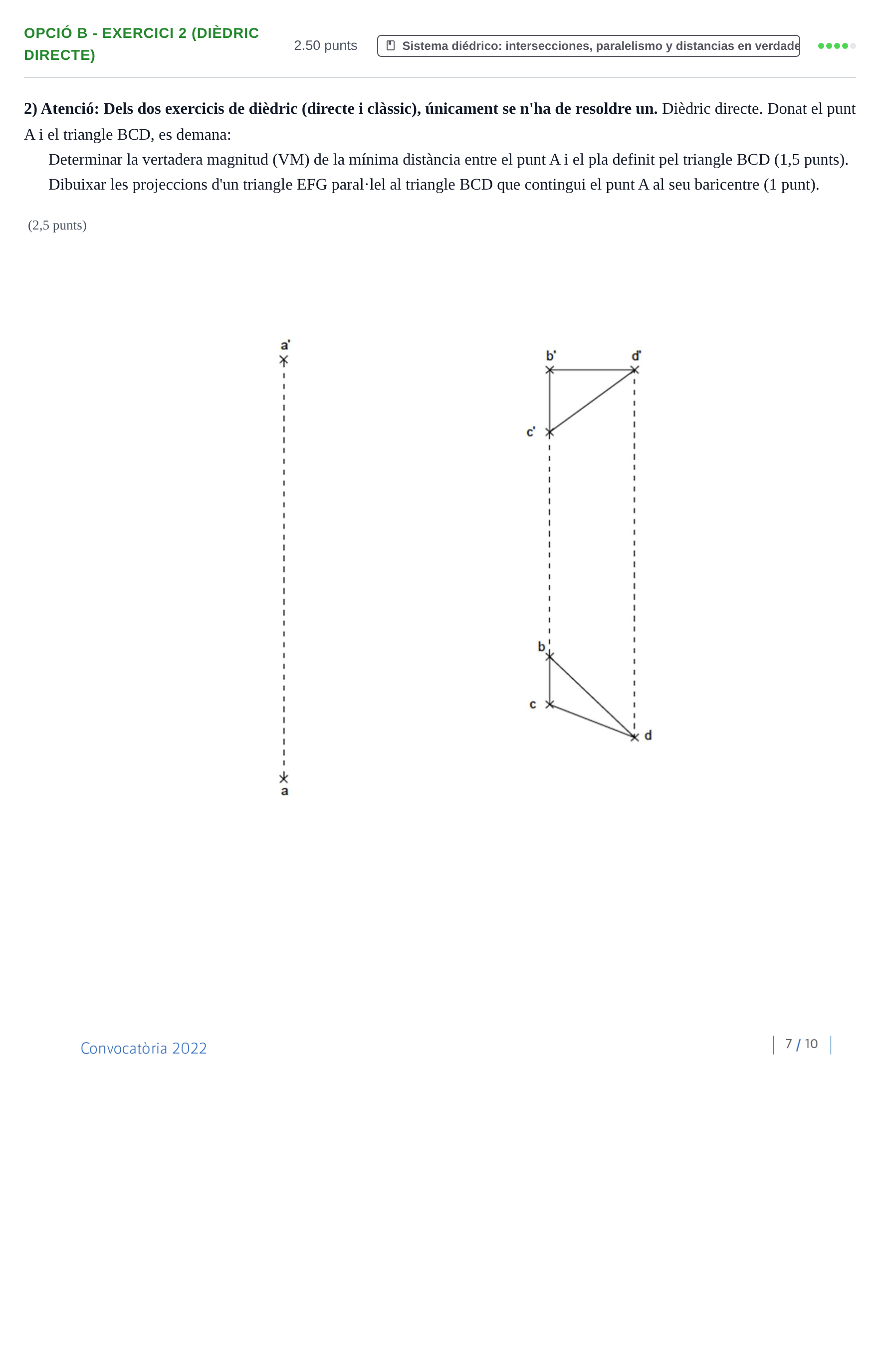

Enunciado: Ejercicio Opció B - Exercici 2 (Dièdric directe) · Dibujo técnico II PAU Baleares Extraordinaria 2022

Solución

Según los criterios oficiales de corrección

Determinar la vertadera magnitud (VM) de la mínima distància entre el punt A i el pla definit pel triangle BCD, i dibuixar les projeccions d'un triangle EFG paral·lel al triangle BCD amb baricentre en A.

Solución: - Determinació de la vertadera magnitud de la mínima distància entre el punt A i el pla BCD (segment «VM mín. dist.» obtingut gràcies a la recta perpendicular al pla i abatiment o diferència de cotes/allunyaments). - Dibuix de les projeccions horitzontal i vertical del triangle EFG paral·lel al pla BCD, de manera que el punt A sigui el baricentre de les seves mitjanes.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.

‹ Ejercicio Opció A - 2 (Dièdric clàssic) · Ordinaria 2023 · Ejercicio Opció B - Exercici 2 (Dièdric clàssic) · Extraordinaria 2022 ›

Más ejercicios de Sistema diédrico: intersecciones, paralelismo y distancias en verdadera magnitud
