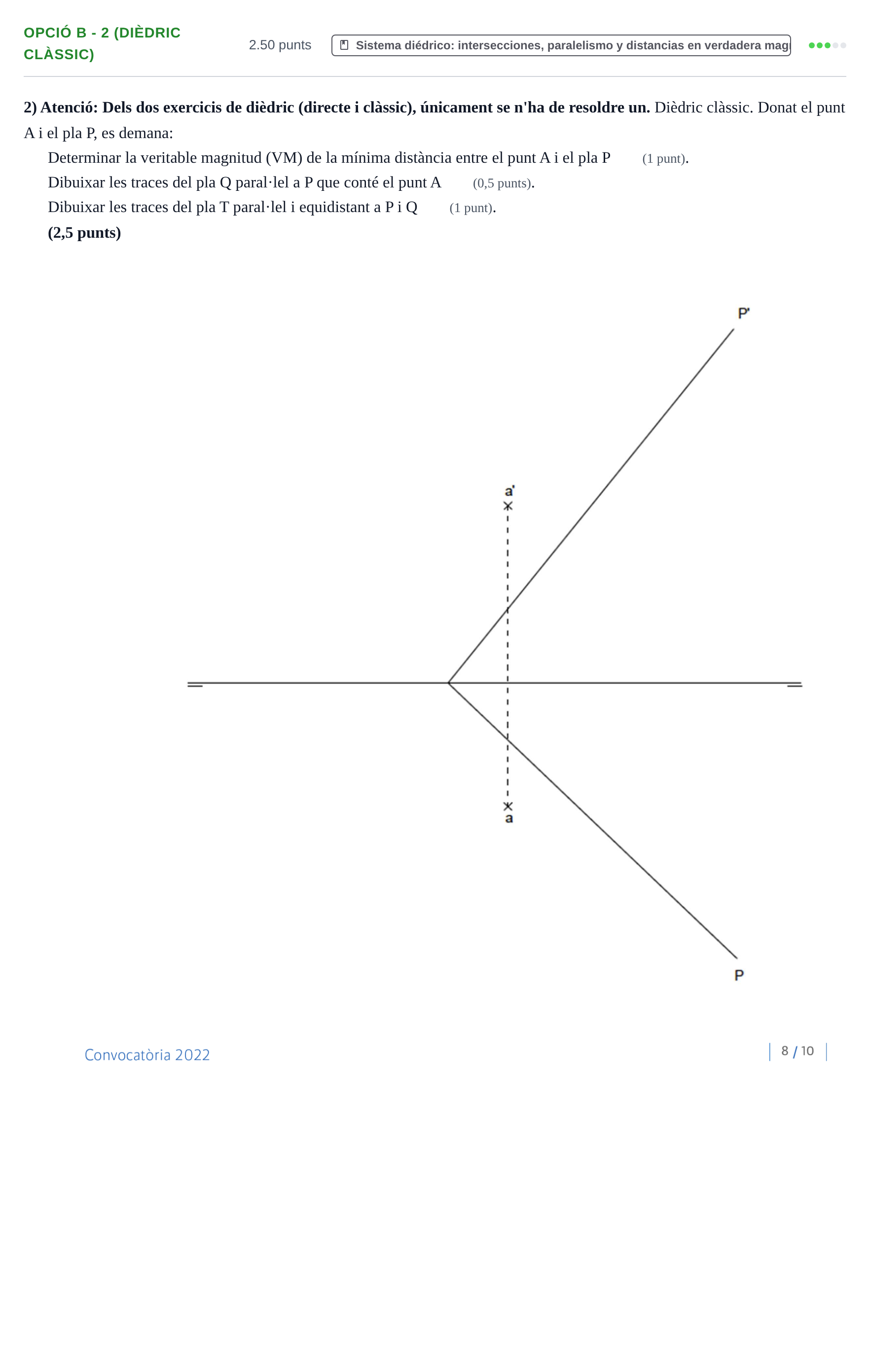

Ejercicio Opció B - 2 (Dièdric clàssic) · Dibujo técnico II PAU Baleares Ordinaria 2022

Determinar la veritable magnitud (VM) de la mínima distància entre el punt A i el pla P, dibuixar les traces del pla Q paral·lel a P que conté el punt A, i dibuixar les traces del pla T paral·lel i equidistant a P i Q.

Solución: - Pla Q paral·lel a P que conté A (0,5 punts): Traces $Q'$ i $Q$ paral·leles a $P'$ i $P$, traçades mitjançant una recta auxiliar (com una recta horitzontal o frontal) que passa pel punt $A(a, a')$. - Distància d'A a P en veritable magnitud (1 punt): Recta perpendicular a $P$ que passa per $A$. Intersecció de la recta amb el pla $P$ obtenint el punt $I(i, i')$. Veritable magnitud del segment $AI$ mitjançant la diferència de cotes o d'allunyaments (triangle de posició). - Pla T paral·lel i equidistant a P i Q (1 punt): Traces $T'$ i $T$ paral·leles a les de $P$ i $Q$ passant pel punt mig entre les traces respectives a la línia de terra.
