Ejercicio Opció B - 2 (Dièdric directe) · Dibujo técnico II PAU Baleares Ordinaria 2022

Tema: Sistema diédrico: intersecciones, paralelismo y distancias en verdadera magnitud · Del examen Ordinaria (2022)

Enunciado

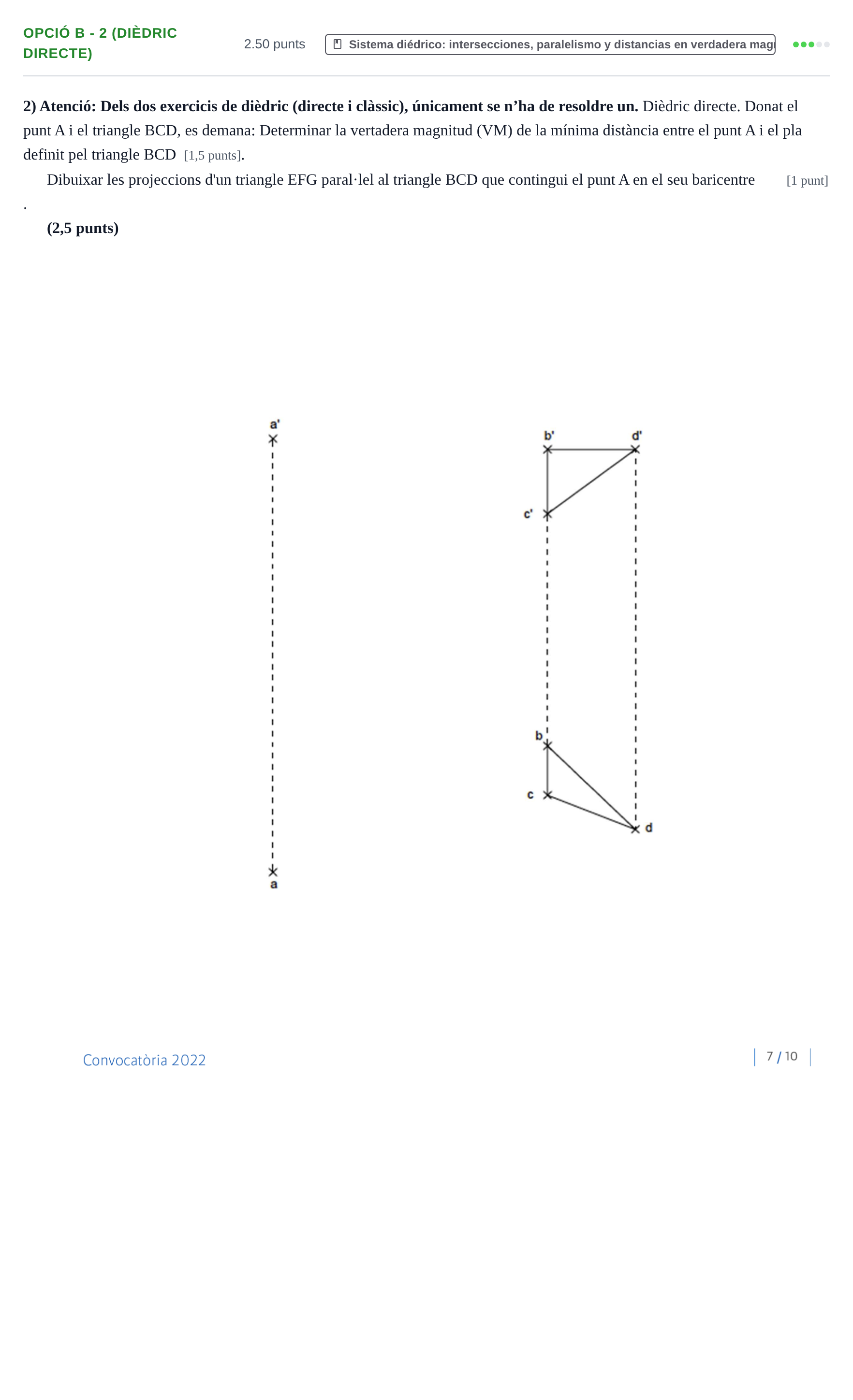

2) Atenció: Dels dos exercicis de dièdric (directe i clàssic), únicament se n’ha de resoldre un. Dièdric directe. Donat el punt A i el triangle BCD, es demana: Determinar la vertadera magnitud (VM) de la mínima distància entre el punt A i el pla definit pel triangle BCD [1,5 punts].

Dibuixar les projeccions d'un triangle EFG paral·lel al triangle BCD que contingui el punt A en el seu baricentre [1 punt].

(2,5 punts)

Enunciado: Ejercicio Opció B - 2 (Dièdric directe) · Dibujo técnico II PAU Baleares Ordinaria 2022

Solución

Según los criterios oficiales de corrección

Determinar la vertadera magnitud (VM) de la mínima distància entre el punt A i el pla definit pel triangle BCD (1,5 punts). Dibuixar les projeccions d'un triangle EFG paral·lel al triangle BCD que contingui el punt A en el seu baricentre (1 punt).

Solución: Construcció gràfica en dièdric directe que mostra: 1. Determinació del pla BCD mitjançant rectes notables (horitzontal i/o frontal). 2. Traçat de la recta perpendicular des d'A al pla, intersecció amb el pla i abatiment o gir per obtenir el segment en vertadera magnitud (segment assenyalat com «VM mín. dist.»). 3. Dibuix del triangle EFG paral·lel al pla BCD amb les mateixes dimensions o proporcions i orientació tal que A n'és el baricentre.
