Pregunta 5 · Dibujo técnico II PAU Baleares Ordinaria 2026

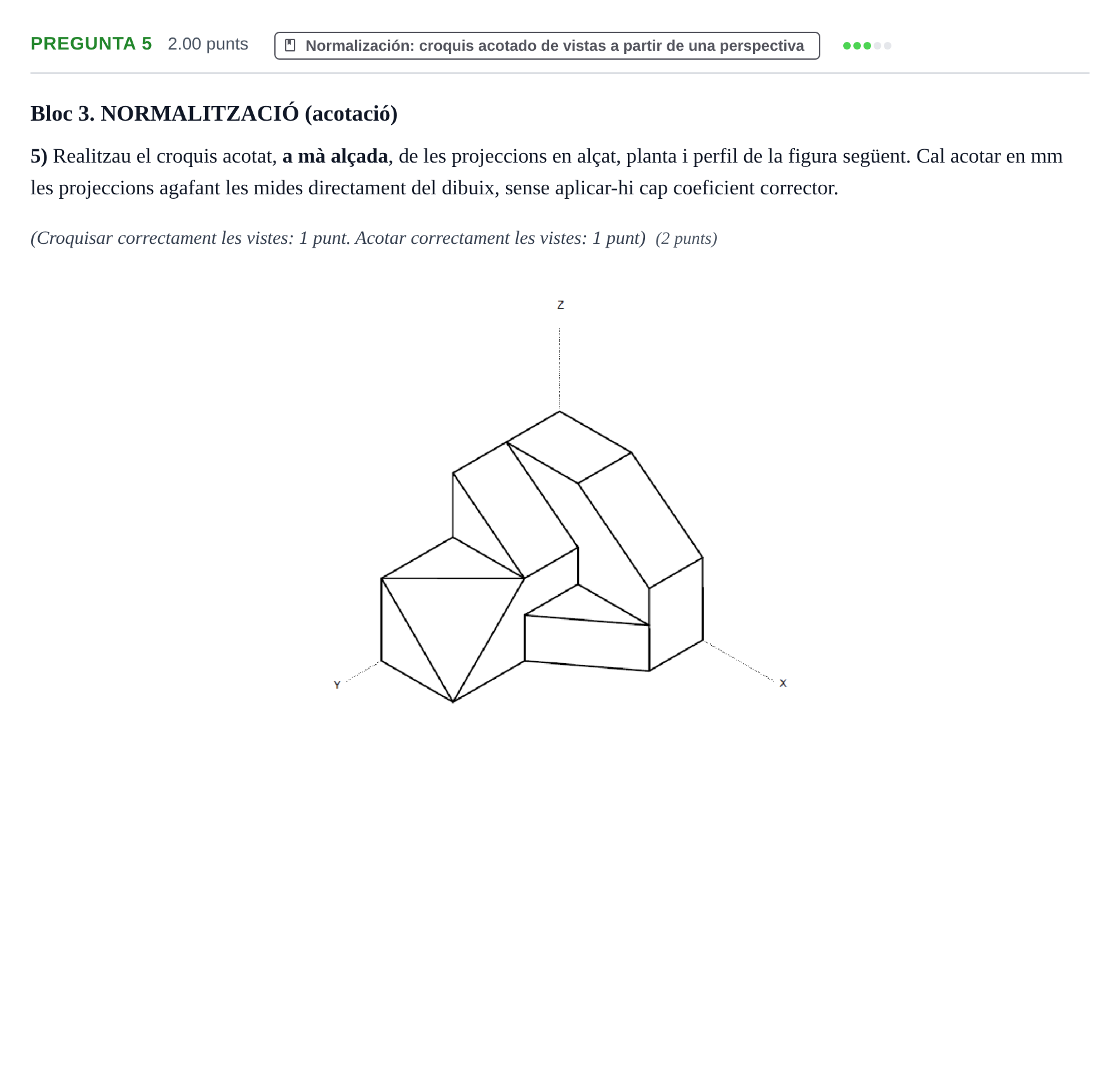

5) Realitzau el croquis acotat, a mà alçada, de les projeccions en alçat, planta i perfil de la figura següent. Cal acotar en mm les projeccions agafant les mides directament del dibuix, sense aplicar-hi cap coeficient corrector.

Solución: Projeccions (alçat, planta i perfil) i acotació: - Croquis de les vistes (1 punt): Representació a mà alçada de l'alçat, la planta i el perfil de la peça, guardant la deguda proporció i correspondència entre vistes. Cal representar correctament les arestes visibles i les línies ocultes (discontínues) dels plans inclinats, rampes i buits. - Acotació (1 punt): Acotació completa i normalitzada segons norma UNE/ISO (línies auxiliars de cota, línies de cota, fletxes i xifres de cota mesurades en mm directament del dibuix sense coeficient de reducció isomètric). Evitar la reiteració o redundància de cotes.
