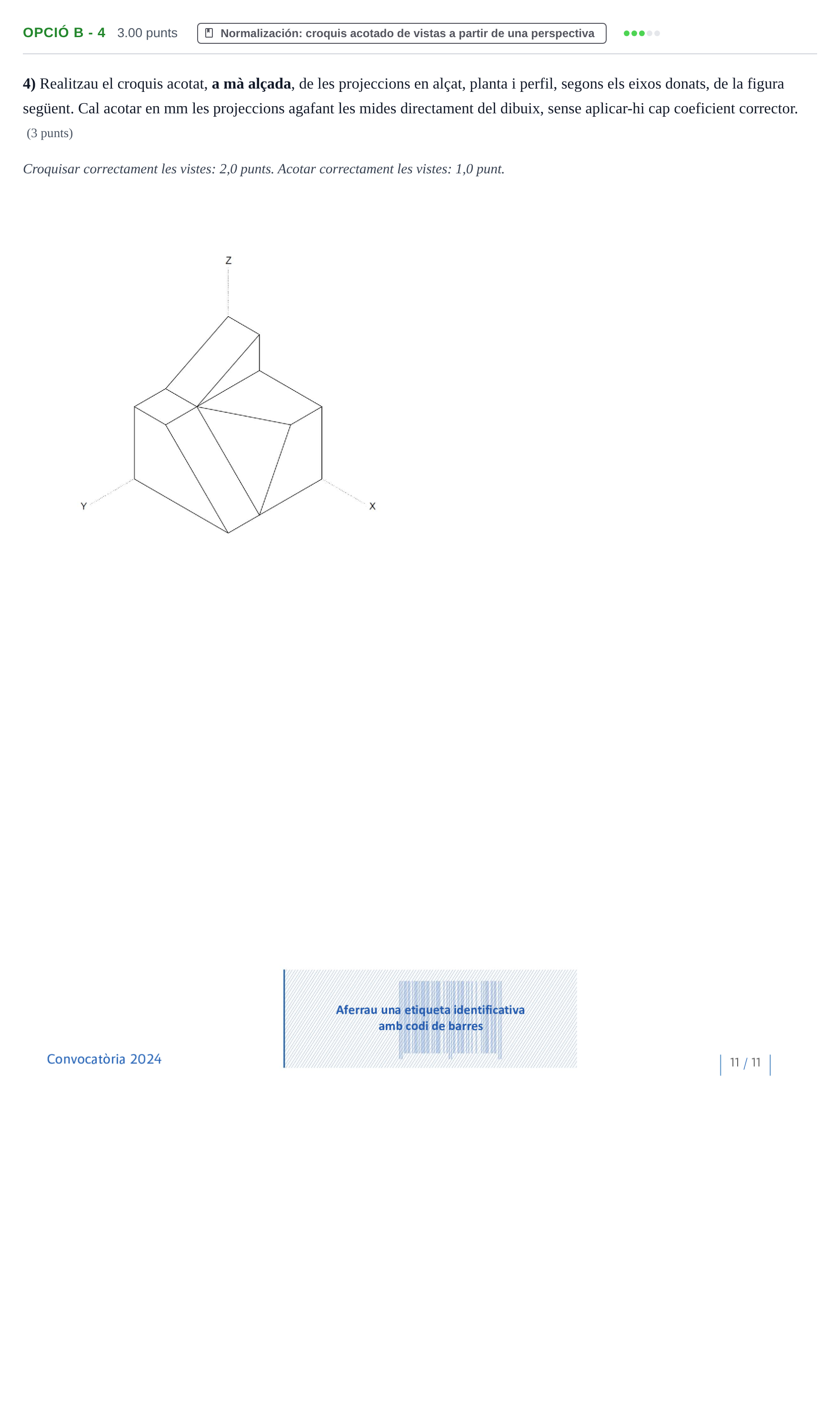

Ejercicio Opció B - 4 · Dibujo técnico II PAU Baleares Extraordinaria 2024

4) Realitzau el croquis acotat, a mà alçada, de les projeccions en alçat, planta i perfil, segons els eixos donats, de la figura següent. Cal acotar en mm les projeccions agafant les mides directament del dibuix, sense aplicar-hi cap coeficient corrector.

Solución: Croquis de les projeccions: - Alçat (vista segons eix X): Mostra el contorn general amb la part superior inclinada cap a la dreta, la línia horitzontal de la plataforma mitjana i les arestes corresponents a les cares inclinades triangulars i trapezoïdals. - Perfil esquerre (vista segons eix Y, representat a la dreta de l'alçat): Cos en forma de L a la part superior esquerra que correspon a la torre vertical posterior, i el pla inclinat que descendeix cap a la cantonada inferior dreta. - Planta (vista superior): Planta quadrada subdividida per les arestes paral·leles i la línia obliqua que delimita la cara inclinada lateral. - Acotació: Aplicar les normes d'acotació (línies auxiliars de cota, línies de cota amb fletxes i xifres de cota en mm mesurades directament sobre el dibuix).
