Ejercicio Opció A - 4 · Dibujo técnico II PAU Baleares Extraordinaria 2023

Tema: Normalización: croquis acotado de vistas a partir de una perspectiva · Del examen Extraordinaria (2023)

Enunciado

4) Realitzau el croquis acotat de les projeccions en alçat, planta i perfil, segons els eixos donats, de la següent figura. Cal acotar en mm les projeccions agafant les mides directament del dibuix, sense aplicar-hi cap coeficient corrector (3 punts).

Croquisar correctament les vistes (2,0 punts). Acotar correctament les vistes (1,0 punts).

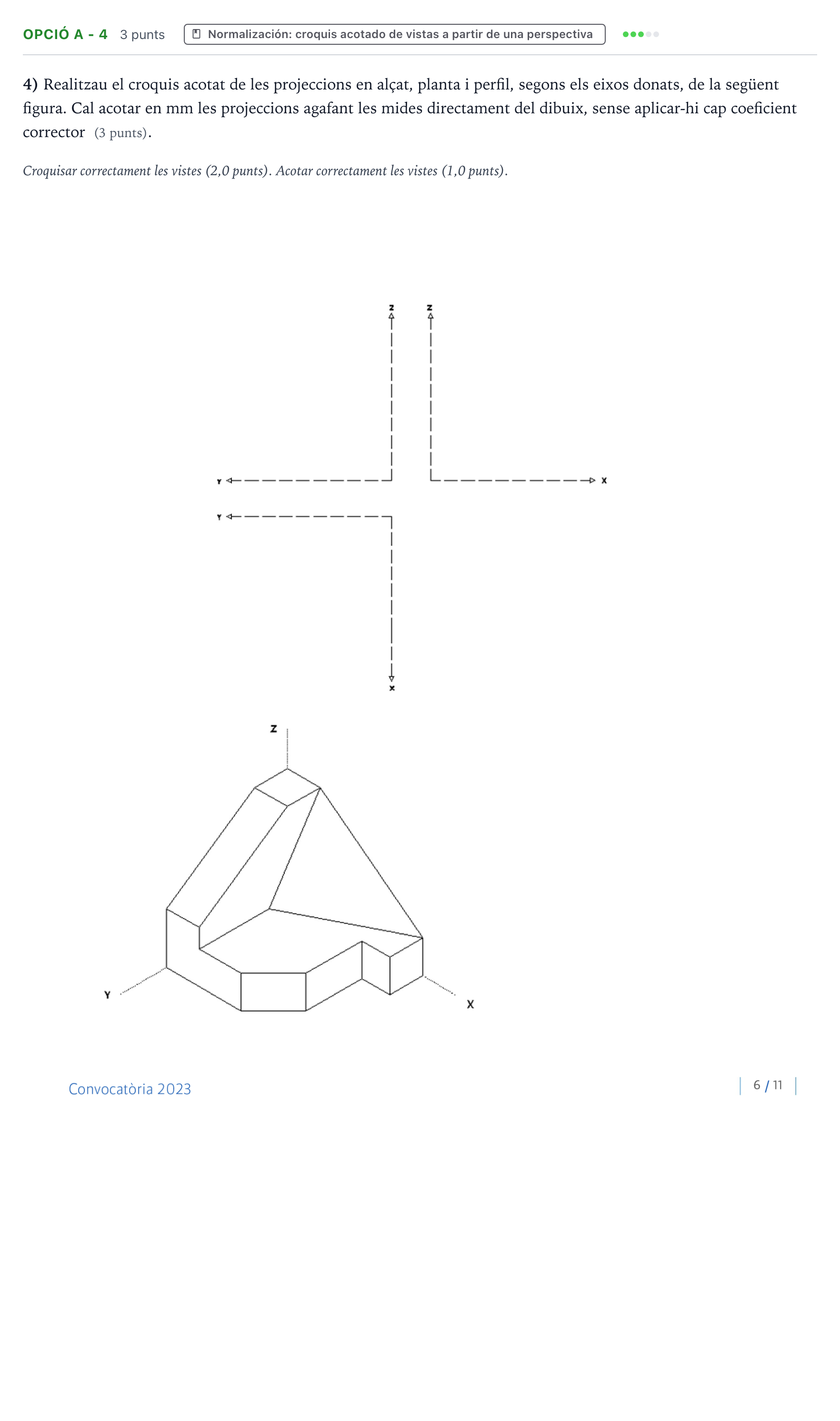

Enunciado: Ejercicio Opció A - 4 · Dibujo técnico II PAU Baleares Extraordinaria 2023

Solución

Según los criterios oficiales de corrección

4) Realitzau el croquis acotat de les projeccions en alçat, planta i perfil, segons els eixos donats, de la següent figura. Cal acotar en mm les projeccions agafant les mides directament del dibuix, sense aplicar-hi cap coeficient corrector.

Solución: Croquis de les vistes i acotació: - Projecció de l'alçat, planta i perfil d'acord amb la disposició dels eixos de coordenades donats. - Representació correcta de les arestes vistes dels plans inclinats, el rebaix posterior i l'entrant davanter. - Acotació completa segons normes UNE (xifres de cota en mm sense aplicar coeficient corrector de la perspectiva).

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
