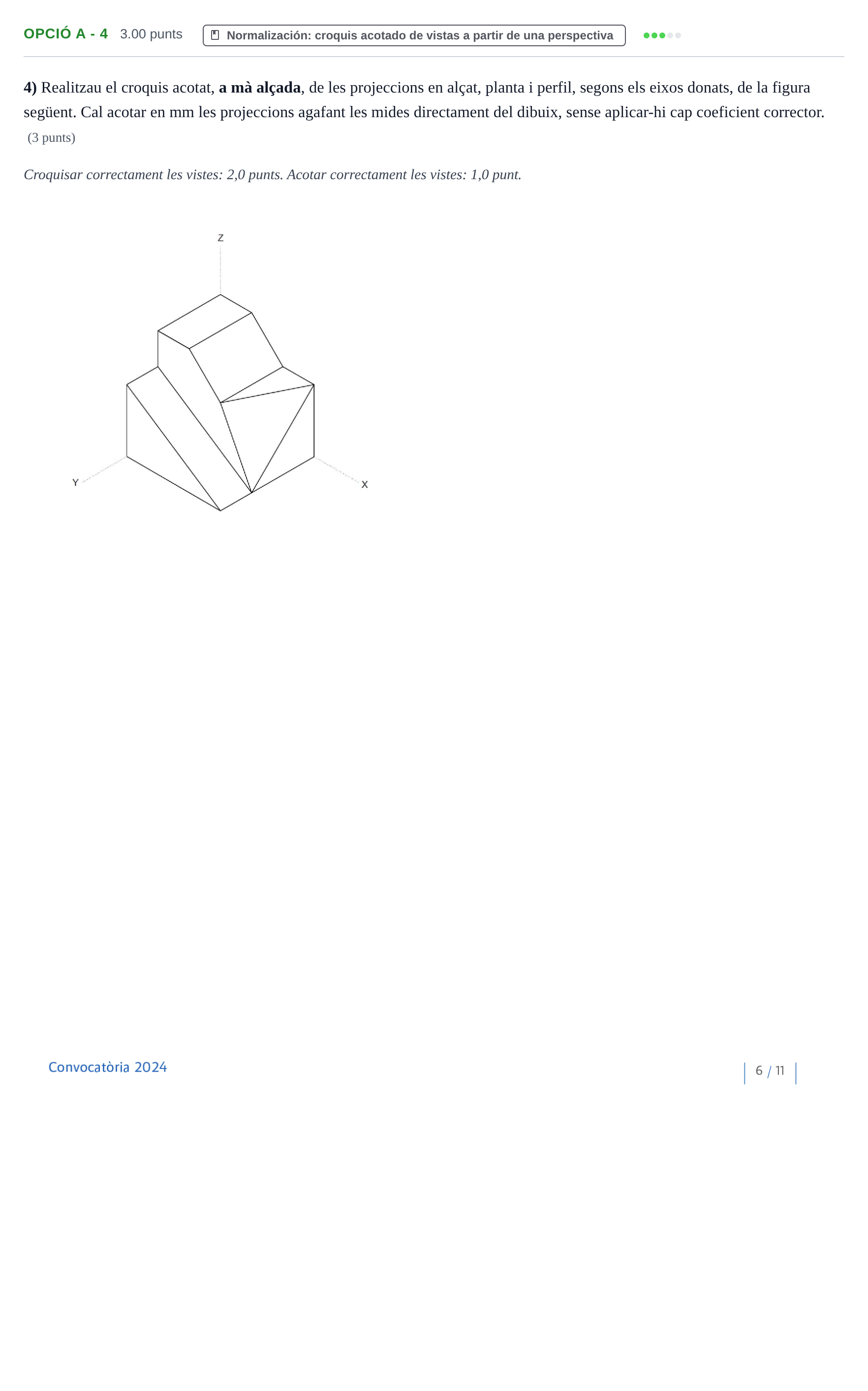

Ejercicio Opció A - 4 · Dibujo técnico II PAU Baleares Extraordinaria 2024

Realitzau el croquis acotat, a mà alçada, de les projeccions en alçat, planta i perfil, segons els eixos donats, de la figura següent. Cal acotar en mm les projeccions agafant les mides directament del dibuix, sense aplicar-hi cap coeficient corrector.

Solución: Projeccions dièdriques normalitzades en sistema europeu: - Alçat: vista frontal segons la direcció principal dels eixos. - Planta: vista superior col·locada sota l'alçat, mostrant les línies de caiguda i el pla inclinat oblic. - Perfil esquerre: representat a la dreta de l'alçat, recollint els pendents triangulars i les arestes inclinades. - Acotació: mesura en mm directament del dibuix sense coeficient reductor, respectant la distribució normalitzada de cotes bàsiques (amplada, alçària i profunditat totals i parcials necessàries).
