Pregunta 5 · Dibujo técnico II PAU Baleares Extraordinaria 2026

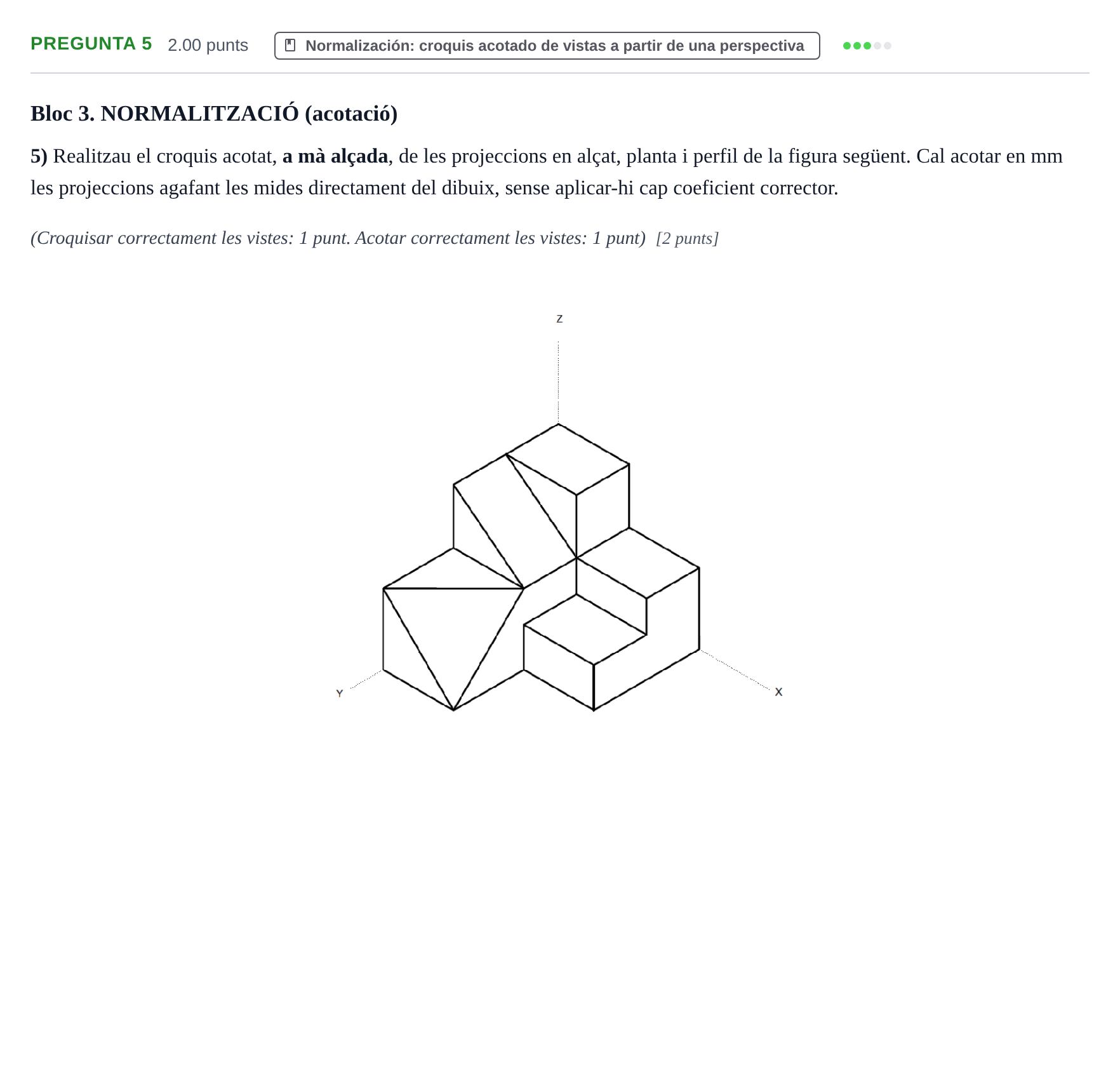

5) Realitzau el croquis acotat, a mà alçada, de les projeccions en alçat, planta i perfil de la figura següent. Cal acotar en mm les projeccions agafant les mides directament del dibuix, sense aplicar-hi cap coeficient corrector.

Solución: Croquis a mà alçada de les tres vistes principals (alçat, planta i perfil) correctament disposades i acotades segons la norma: - Croquis de les vistes (1 punt): Representació correcta de les superfícies planes, plans inclinats i arestes vistes/ocultes amb proporció adequada. - Acotació (1 punt): Definició dimensional completa de la peça en mm (mesurades directament sobre el dibuix sense coeficient corrector), sense cotes repetides ni línies de cota que es creuin amb les d'auxiliars de cota.
