Ejercicio Opció B - 4 · Dibujo técnico II PAU Baleares Ordinaria 2024

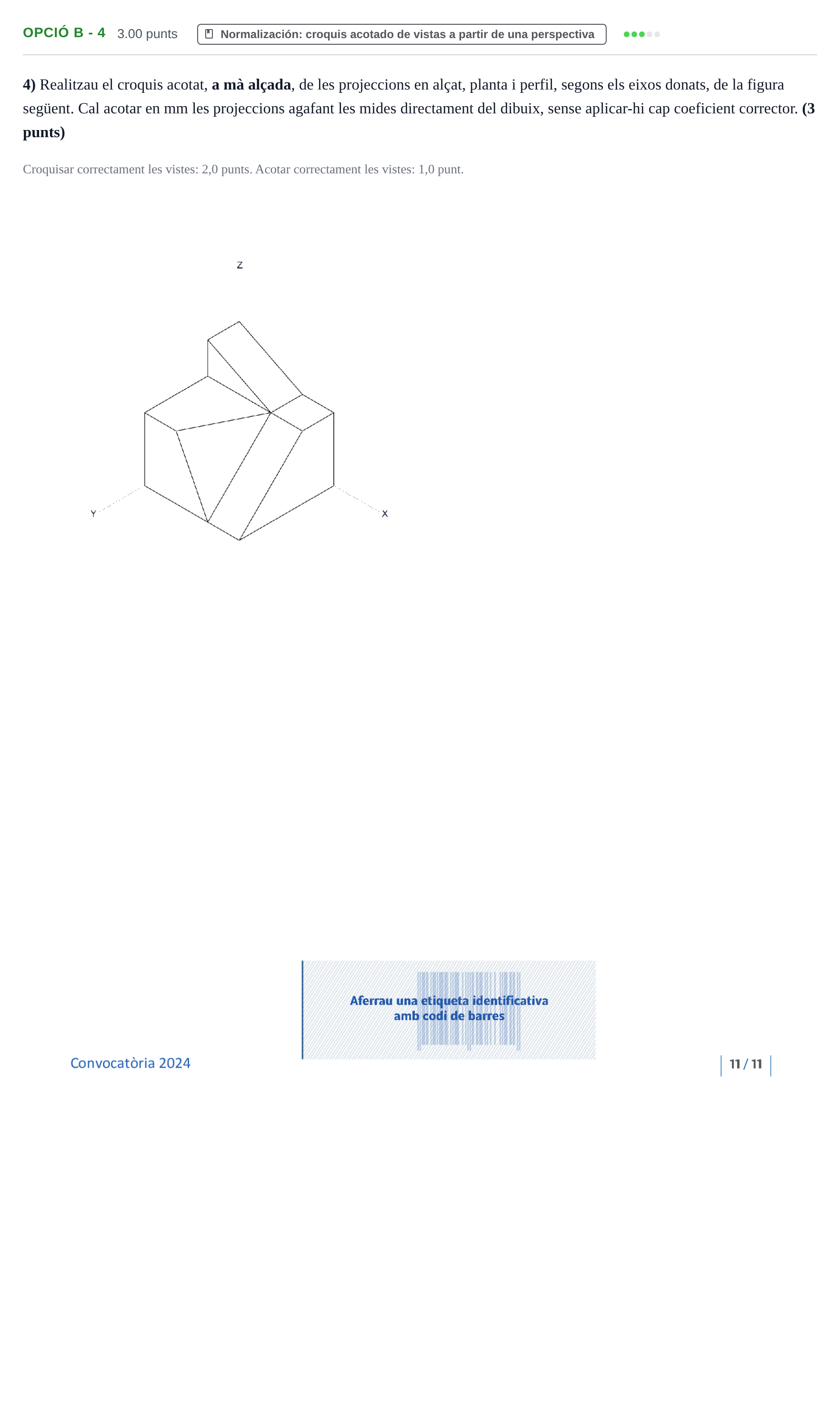

4) Realitzau el croquis acotat, a mà alçada, de les projeccions en alçat, planta i perfil, segons els eixos donats, de la figura següent. Cal acotar en mm les projeccions agafant les mides directament del dibuix, sense aplicar-hi cap coeficient corrector.

Solución: Croquis de les vistes (alçat, planta i perfil): - Alçat: Mostra el contorn general format per la base rectangular, la part superior elevada a la dreta amb el tall inclinat, i la línia obliqua corresponent a la rampa/aresta triangular. - Perfil: Representa la rampa descendent des de l'esquerra fins a la cota intermèdia i les arestes corresponents a les cares inclinades. - Planta: Vista superior organitzada en quadrícula coincident, mostrant el pla oblic i la divisió dels volums. - Acotació: Totes les cotes han d'estar expressades en mm segons la normativa ISO/UNE, mesurades directament del model sense coeficient de reducció.
