Ejercicio Opció A - 4 · Dibujo técnico II PAU Baleares Ordinaria 2023

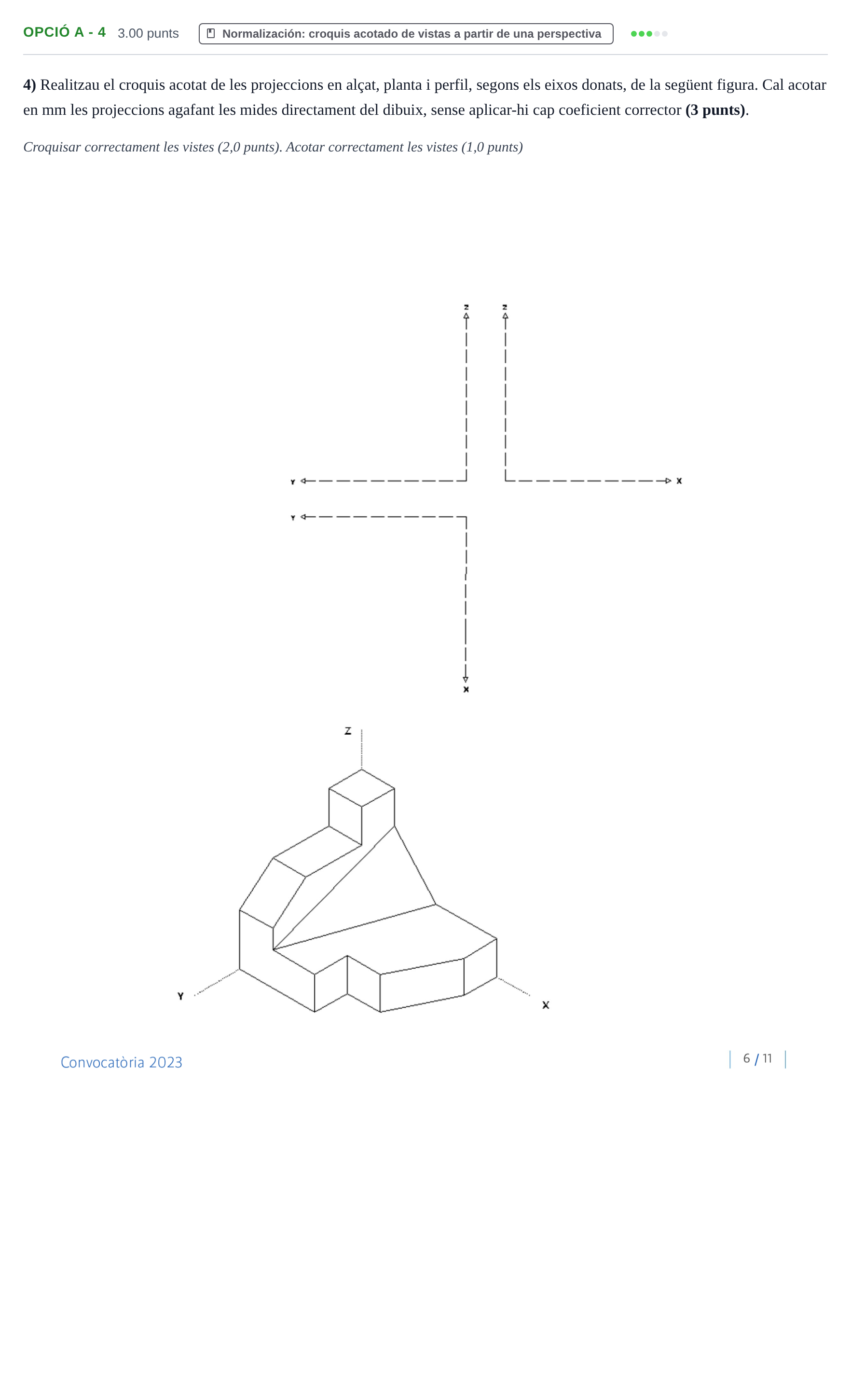

4) Realitzau el croquis acotat de les projeccions en alçat, planta i perfil, segons els eixos donats, de la següent figura. Cal acotar en mm les projeccions agafant les mides directament del dibuix, sense aplicar-hi cap coeficient corrector (3 punts). Croquisar correctament les vistes (2,0 punts). Acotar correctament les vistes (1,0 punts)

Solución: Projeccions ortogonals (alçat, perfil esquerre i planta) situades segons la disposició dels eixos de referència $X$, $Y$ i $Z$ donats, amb la representació de totes les arestes vistes i ocultes (en aquest cas totes les cares queden definides per arestes vistes) i acotació completa en mm directament mesurada sobre el model.
