Pregunta 7 · Dibujo técnico II PAU Baleares Ordinaria 2025

Tema: Normalización: croquis acotado de vistas a partir de una perspectiva · Del examen Ordinaria (2025)

Enunciado

Bloc 3. Normalització i Documentació Gràfica de Projectes (acotació)

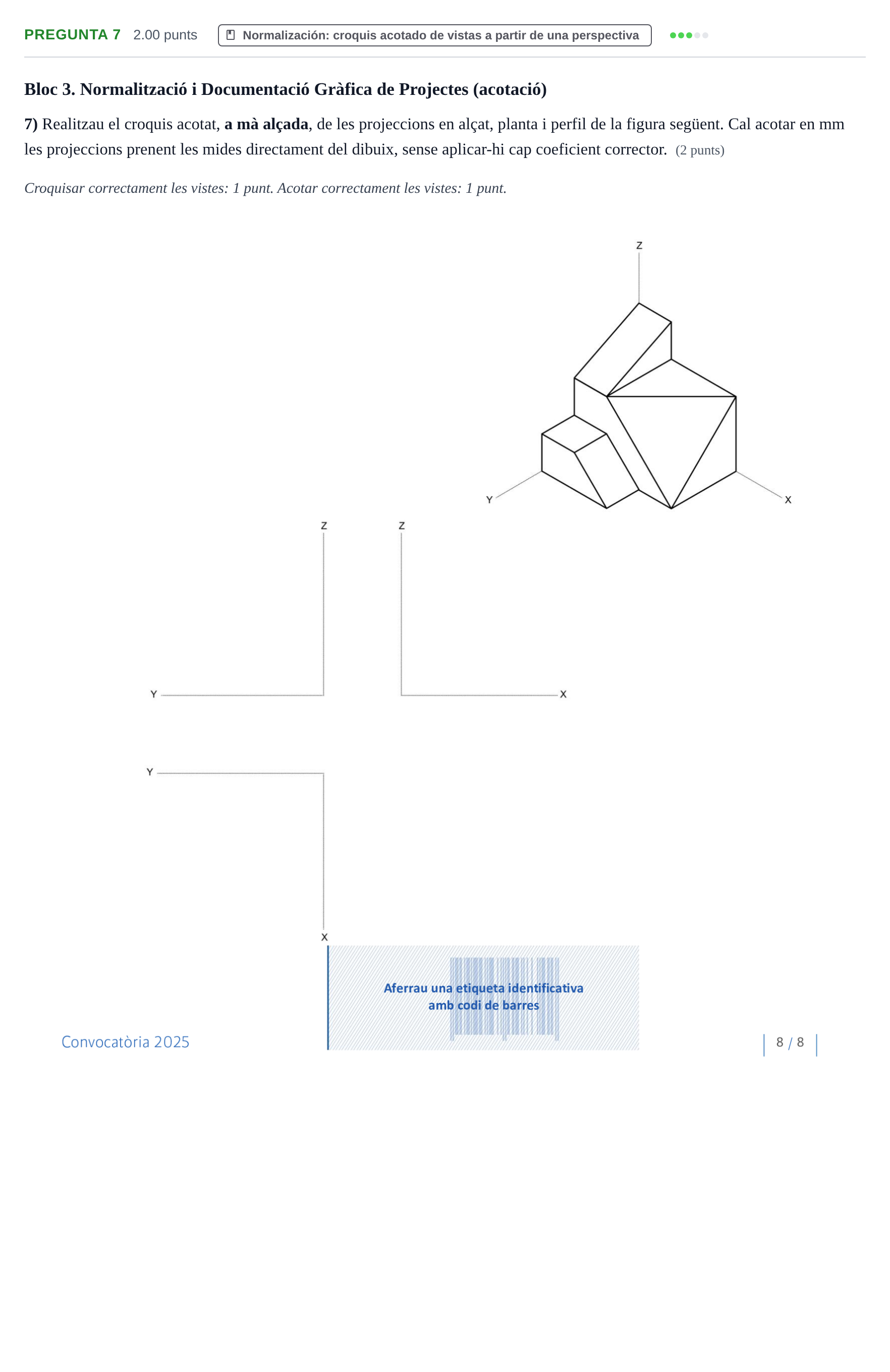

7) Realitzau el croquis acotat, a mà alçada, de les projeccions en alçat, planta i perfil de la figura següent. Cal acotar en mm les projeccions prenent les mides directament del dibuix, sense aplicar-hi cap coeficient corrector. (2 punts)

Croquisar correctament les vistes: 1 punt. Acotar correctament les vistes: 1 punt.

Enunciado: Pregunta 7 · Dibujo técnico II PAU Baleares Ordinaria 2025

Solución

Según los criterios oficiales de corrección

7) Realitzau el croquis acotat, a mà alçada, de les projeccions en alçat, planta i perfil de la figura següent. Cal acotar en mm les projeccions prenent les mides directament del dibuix, sense aplicar-hi cap coeficient corrector.

Solución: Representació correcta de les tres vistes dièdriques (alçat frontal, perfil esquerre i planta superior) a mà alçada, mantenint la correspondència dièdrica de vèrtexs i arestes, juntament amb l'acotació completa de les dimensions en mil·límetres segons les normes de dibuix tècnic.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
