Ejercicio Opció A - 4 · Dibujo técnico II PAU Baleares Ordinaria 2024

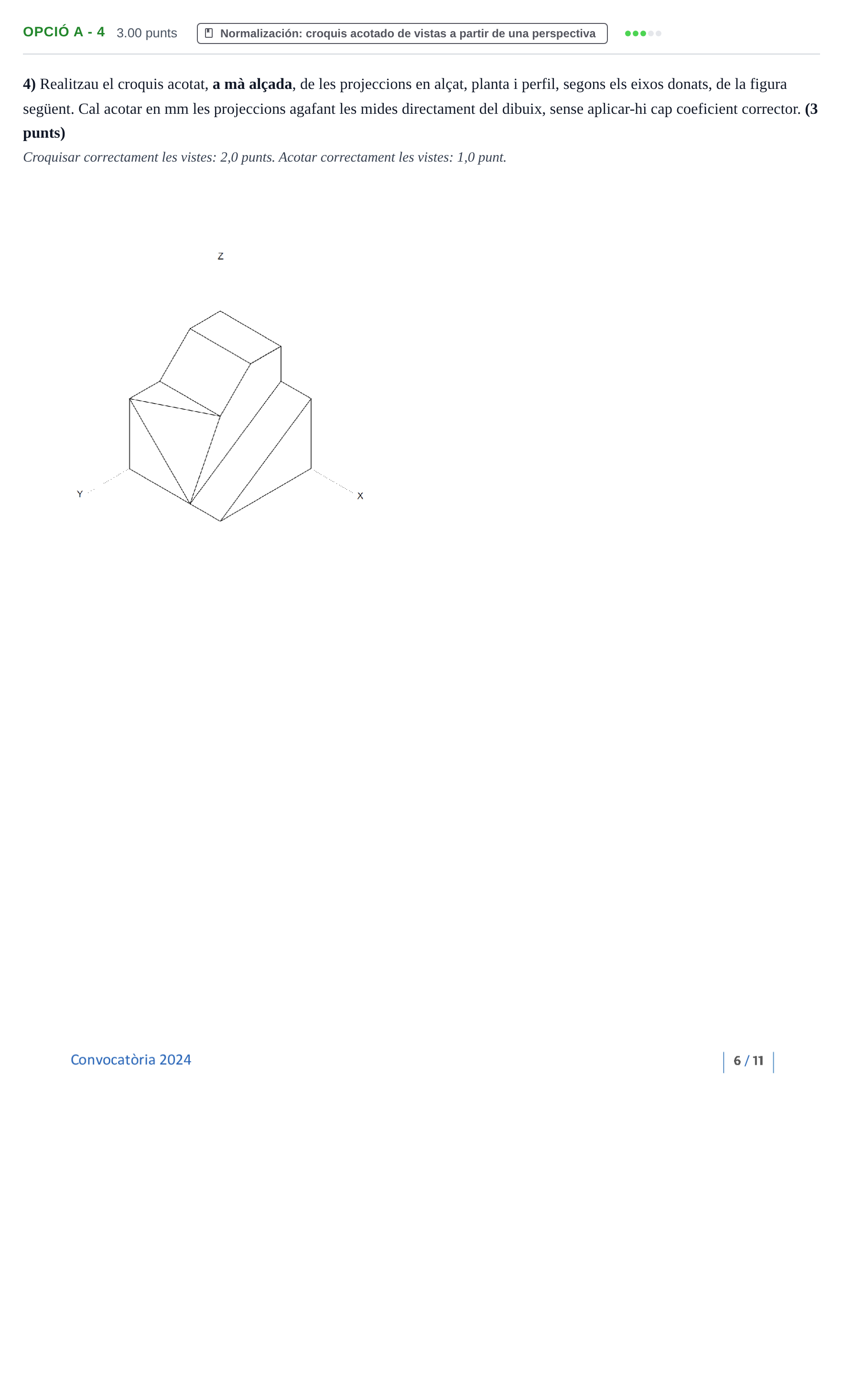

4) Realitzau el croquis acotat, a mà alçada, de les projeccions en alçat, planta i perfil, segons els eixos donats, de la figura següent. Cal acotar en mm les projeccions agafant les mides directament del dibuix, sense aplicar-hi cap coeficient corrector.

Solución: Croquis de les tres vistes dièdriques normalitzades (alçat, perfil esquerre i planta): - Alçat: Contorn amb l'escaló superior i les arestes corresponents a les cares triangulars i el pla inclinat oblic. - Perfil: Vista lateral que mostra l'amplada de la peça, l'escaló i la diagonal descendent. - Planta: Representació superior que divideix la peça en les bandes longitudinals i la caiguda triangular de la cara inclinada. - Acotació: Distribució de cotes funcionals bàsiques (alçàries, amplades i fondàries totals i parcials) expressades en mm directament mesurades de la perspectiva.
