Ejercicio Opció B - 4 · Dibujo técnico II PAU Baleares Extraordinaria 2023

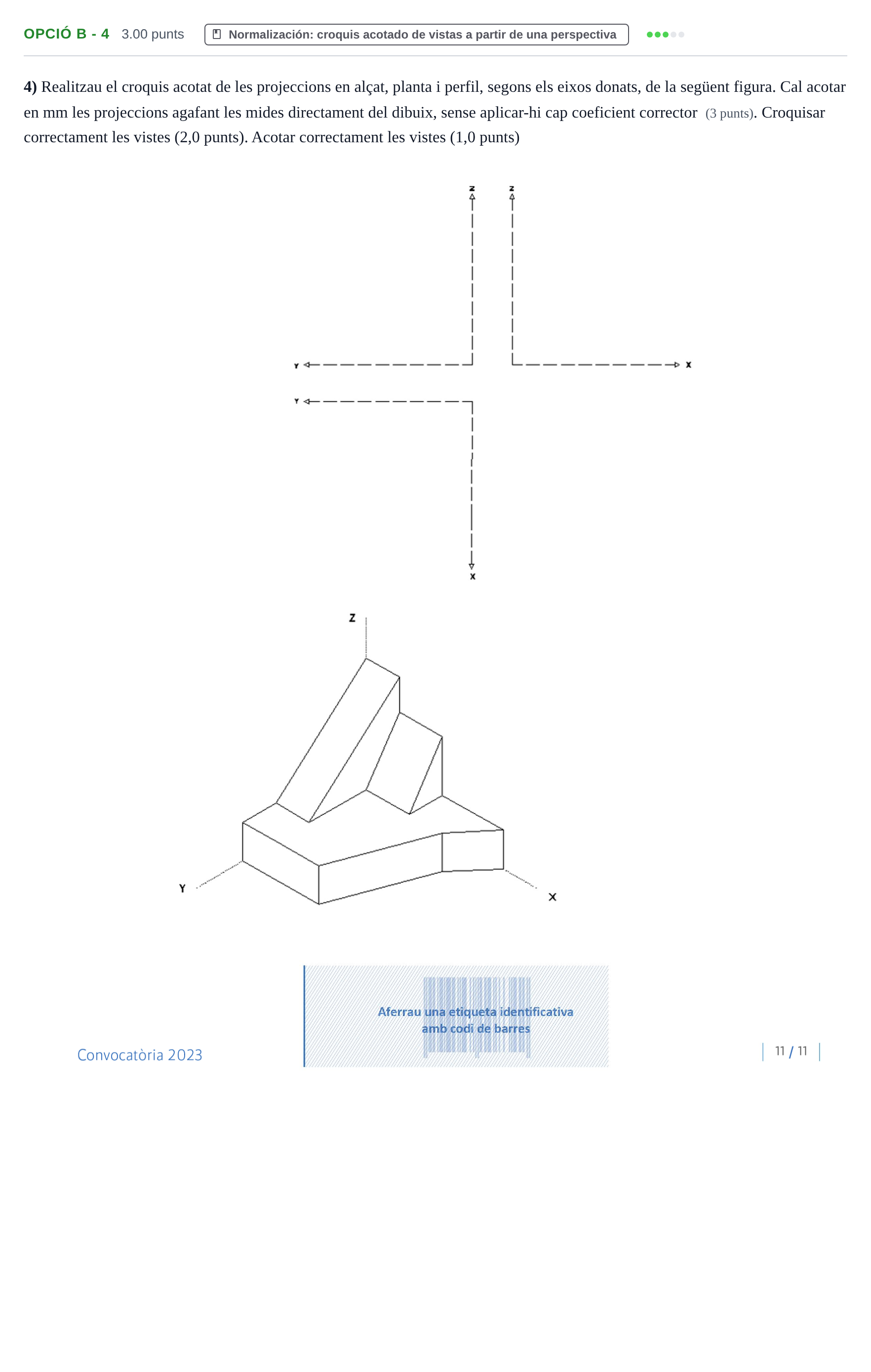

4) Realitzau el croquis acotat de les projeccions en alçat, planta i perfil, segons els eixos donats, de la següent figura. Cal acotar en mm les projeccions agafant les mides directament del dibuix, sense aplicar-hi cap coeficient corrector

Solución: Croquis de les vistes dièdriques normalitzades segons els eixos: - Alçat (plànol X-Z): vista frontal que mostra la base rectangular escalonada, la rampa central i el prisma vertical posterior. - Planta (plànol X-Y): vista superior orientada segons els eixos X i Y, reflectint la base poligonal, la rampa inclinada i el recolzament del prisma oblic. - Perfil esquerre (plànol Y-Z): projecció lateral projectada sobre el plànol vertical corresponent a l'eix Y. - Acotació: acotació completa en mil·límetres segons la norma UNE, indicant les cotes totals (alçària, amplada, profunditat) i de posició/forma de cadascun dels elements sense reiteracions.
