Problema 7 · Dibujo técnico II PAU Baleares Extraordinaria 2025

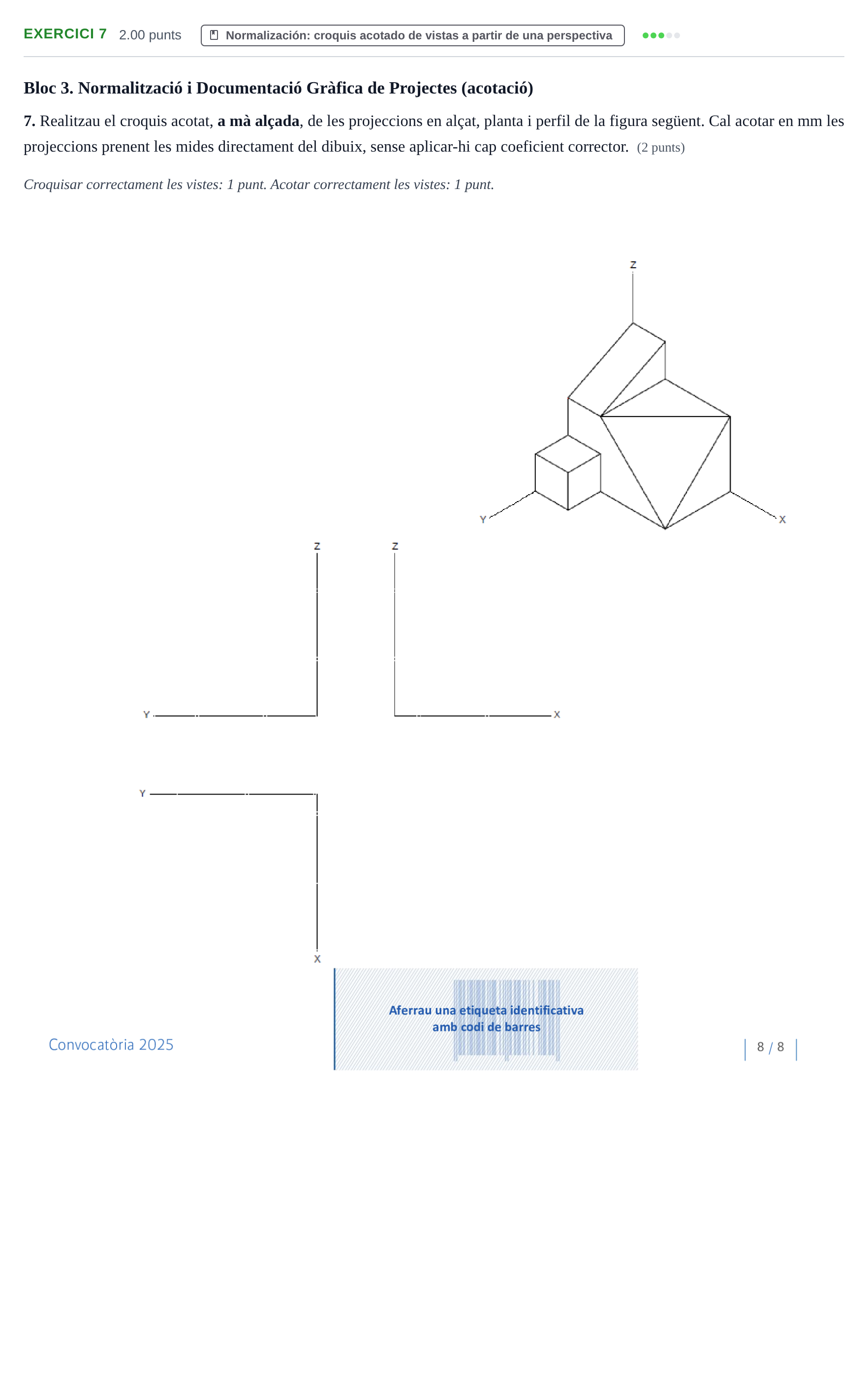

7. Realitzau el croquis acotat, a mà alçada, de les projeccions en alçat, planta i perfil de la figura següent. Cal acotar en mm les projeccions prenent les mides directament del dibuix, sense aplicar-hi cap coeficient corrector.

Solución: Croquis de les vistes dièdriques: - Alçat (pla XZ): representació del contorn principal amb la rampa inclinada superior, el pla oblic triangular frontal i el prisma o cub sortint a l'esquerra. - Perfil esquerre (pla YZ): representació de la silueta escalonada corresponent al cos principal, la inclinació de la teulada/rampa i el cub frontal. - Planta (pla XY): vista superior que mostra els cossos rectangulars i quadrats corresponents a la base, les rampes i el sortint del cub. - Acotació: acotació normalitzada segons norma UNE/ISO amb línies auxiliars de cota, línies de cota amb fletxes i xifres de cota mesurades directament en mil·límetres.
