Ejercicio Opció B - 4 · Dibujo técnico II PAU Baleares Ordinaria 2023

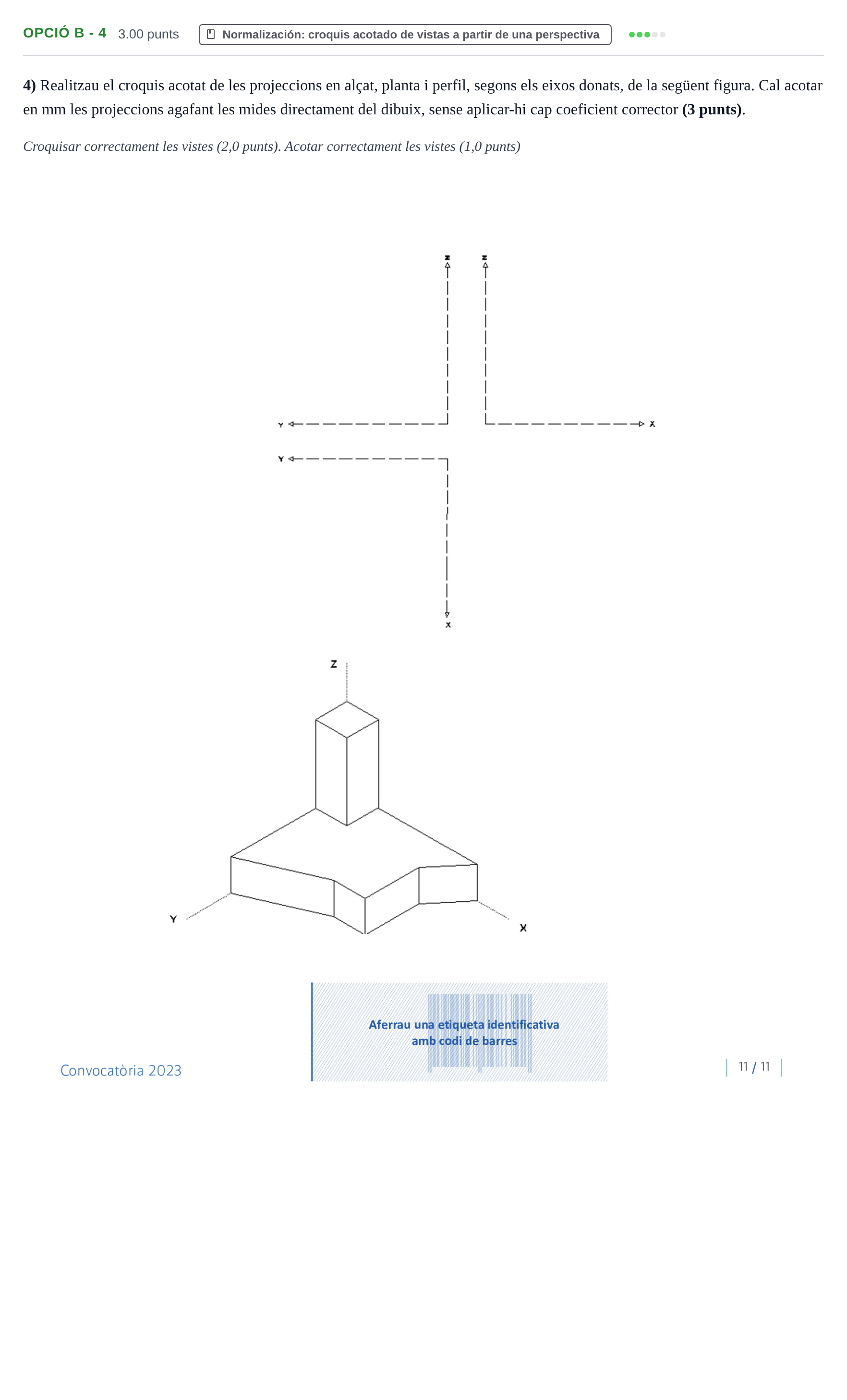

4) Realitzau el croquis acotat de les projeccions en alçat, planta i perfil, segons els eixos donats, de la següent figura. Cal acotar en mm les projeccions agafant les mides directament del dibuix, sense aplicar-hi cap coeficient corrector.

Solución: Representació de les vistes (2,0 punts): - Alçat i Perfil: Projecció correcta de la columna prismàtica vertical i de la base esglaonada amb els entrants corresponents segons els eixos coordenats. - Planta: Contorn complet amb el xamfrà oblic i l'entrant angular, representant a més la base quadrada superior de la columna vertical. Acotació (1,0 punts): - Acotació en mil·límetres de les cotes funcionals de longitud, amplada i alçada mesurades directament de la figura.
