Ejercicio Opció A - Exercici 4 · Dibujo técnico II PAU Baleares Extraordinaria 2022

Tema: Normalización: croquis acotado de vistas a partir de una perspectiva · Del examen Extraordinaria (2022)

Enunciado

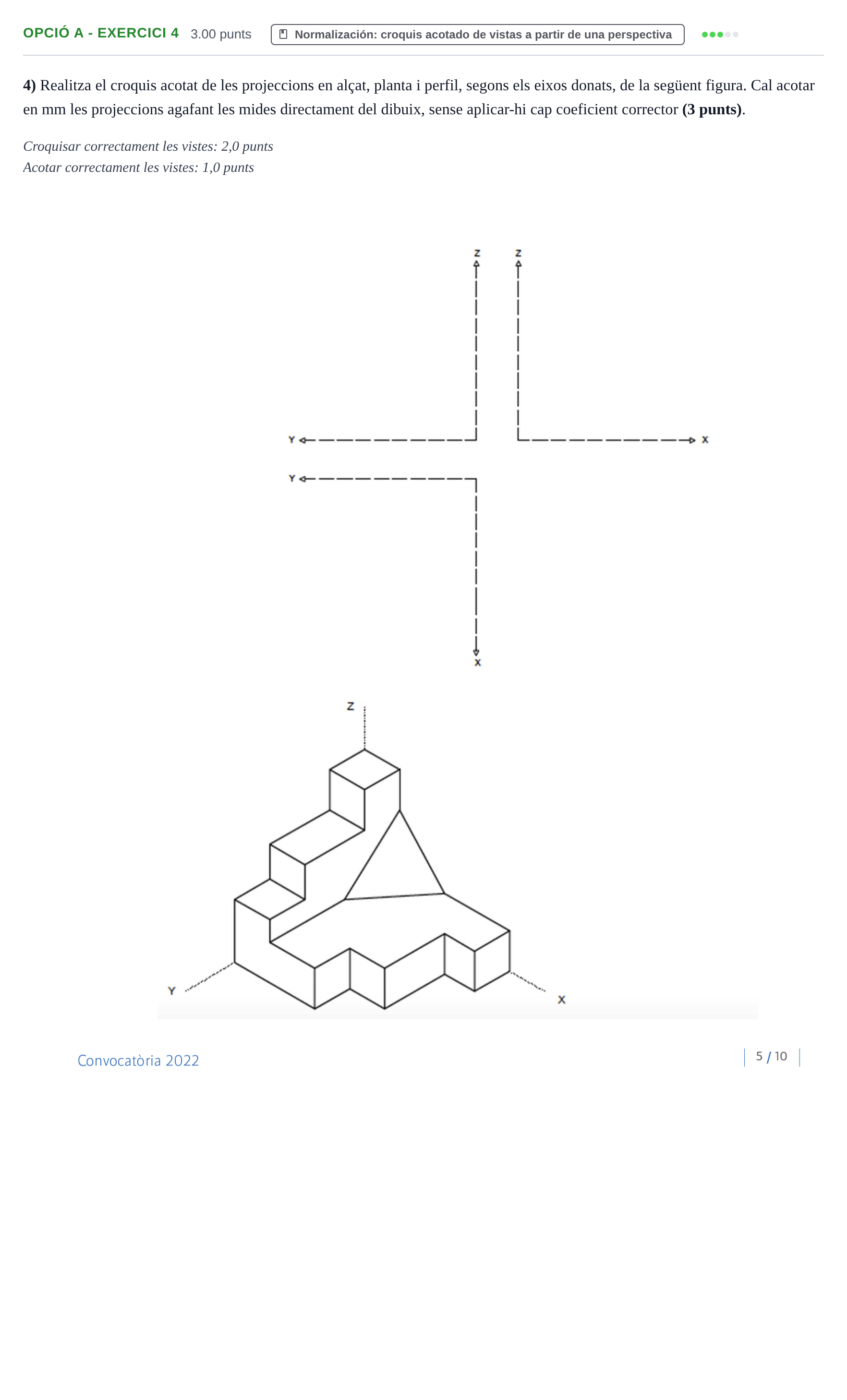

4) Realitza el croquis acotat de les projeccions en alçat, planta i perfil, segons els eixos donats, de la següent figura. Cal acotar en mm les projeccions agafant les mides directament del dibuix, sense aplicar-hi cap coeficient corrector (3 punts).

Croquisar correctament les vistes: 2,0 punts

Acotar correctament les vistes: 1,0 punts

Enunciado: Ejercicio Opció A - Exercici 4 · Dibujo técnico II PAU Baleares Extraordinaria 2022

Solución

Según los criterios oficiales de corrección

Realitza el croquis acotat de les projeccions en alçat, planta i perfil, segons els eixos donats, de la següent figura. Cal acotar en mm les projeccions agafant les mides directament del dibuix, sense aplicar-hi cap coeficient corrector.

Solución: (No es representen les cotes a la solució oficial; cal afegir la correcta disposició de línies de cota, fletxes i xifres de cota en mm segons la normativa d'acotació).

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
