Ejercicio Opció A - 4 · Dibujo técnico II PAU Baleares Ordinaria 2022

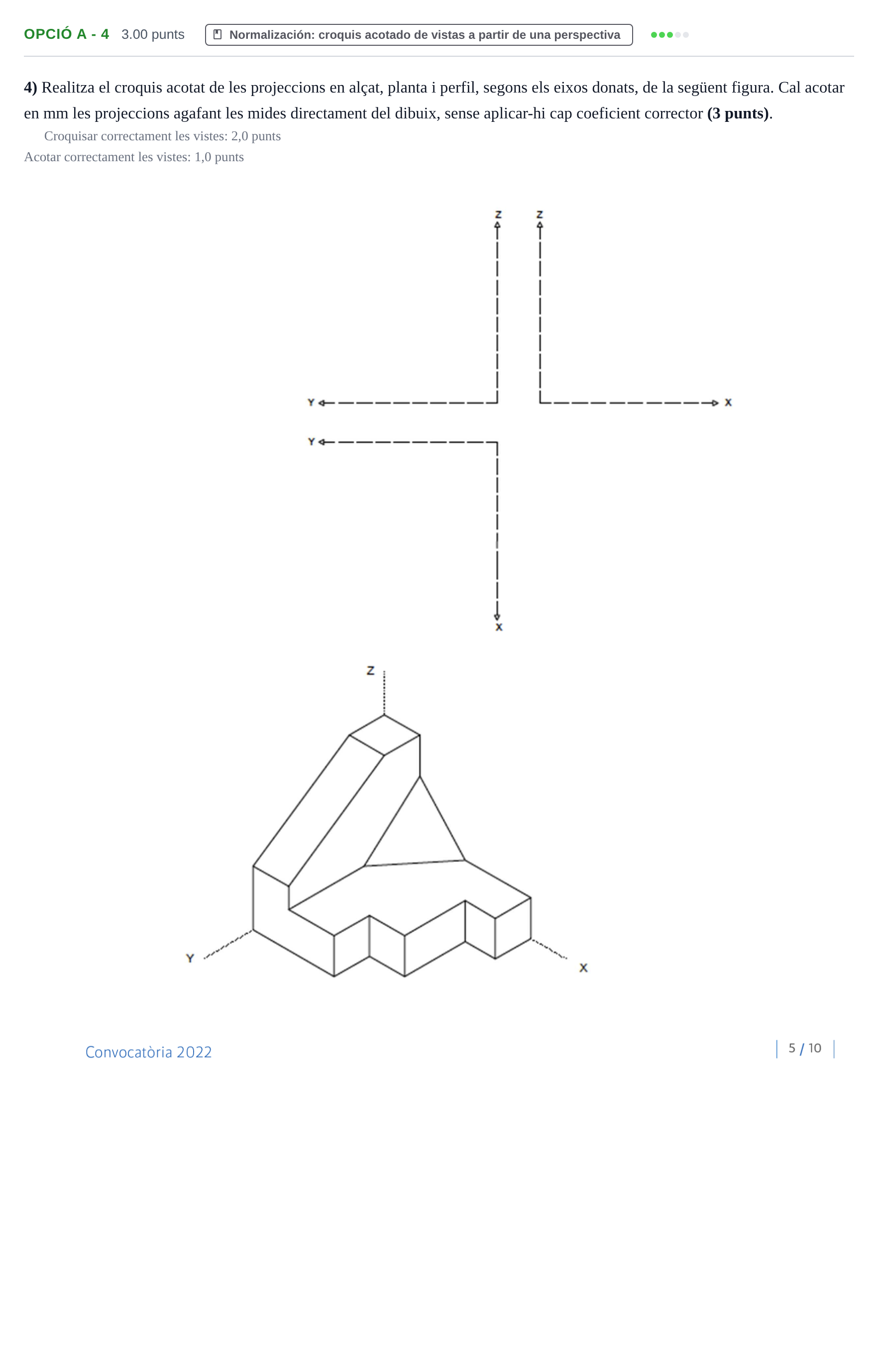

4) Realitza el croquis acotat de les projeccions en alçat, planta i perfil, segons els eixos donats, de la següent figura. Cal acotar en mm les projeccions agafant les mides directament del dibuix, sense aplicar-hi cap coeficient corrector.

Solución: Croquis de les vistes (alçat, planta i perfil): - Alçat (pla X-Z): Base escalonada amb pla inclinat triangular a la dreta i paret vertical a l'esquerra. - Perfil (pla Y-Z): Rampa obliqua que baixa des de la cota superior fins a la base, i esglaó inferior. - Planta (pla X-Y): Projecció horitzontal de la base en forma de 'L' amb entrant, divisió de les cares superiors i aresta inclinada corresponent al pla oblic. Acotació: Totes les cotes necessàries per definir geomètricament la peça en mm, sense coeficient de reducció.
