Ejercicio Opció B - 4 · Dibujo técnico II PAU Baleares Ordinaria 2022

Tema: Normalización: croquis acotado de vistas a partir de una perspectiva · Del examen Ordinaria (2022)

Enunciado

4) Realitza el croquis acotat de les projeccions en alçat, planta i perfil, segons els eixos donats, de la següent figura. Cal acotar en mm les projeccions agafant les mides directament del dibuix, sense aplicar-hi cap coeficient corrector (3 punts).

Croquisar correctament les vistes: 2,0 punts

Acotar correctament les vistes: 1,0 punts

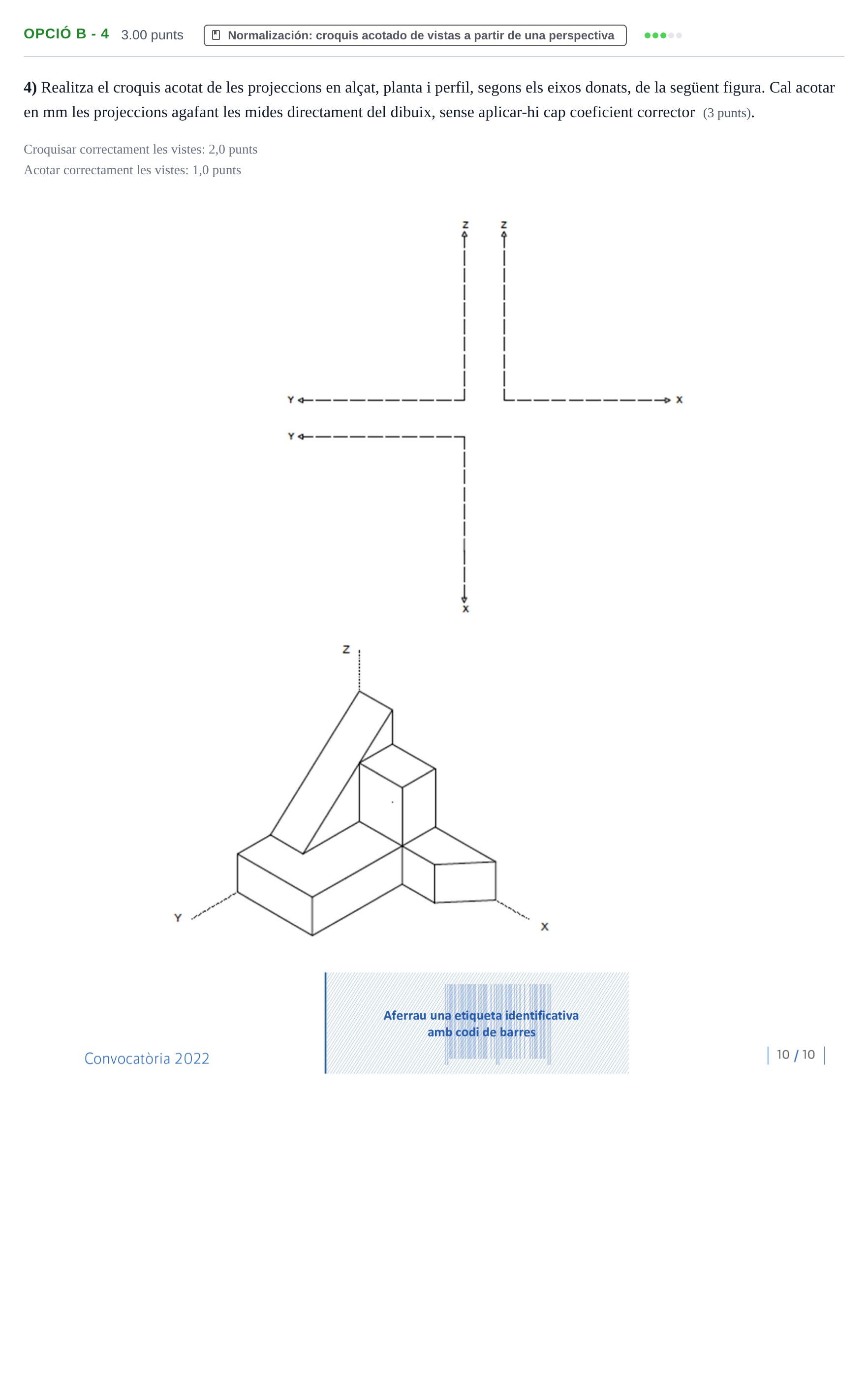

Enunciado: Ejercicio Opció B - 4 · Dibujo técnico II PAU Baleares Ordinaria 2022

Solución

Según los criterios oficiales de corrección

4) Realitza el croquis acotat de les projeccions en alçat, planta i perfil, segons els eixos donats, de la següent figura.

Solución: Croquis de les tres vistes principals (alçat, perfil esquerre sobre pla lateral i planta) posicionades correctament segons els eixos de coordenades X, Y, Z, degudament acotades en mil·límetres.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
