Ejercicio Opció B - Exercici 4 · Dibujo técnico II PAU Baleares Extraordinaria 2022

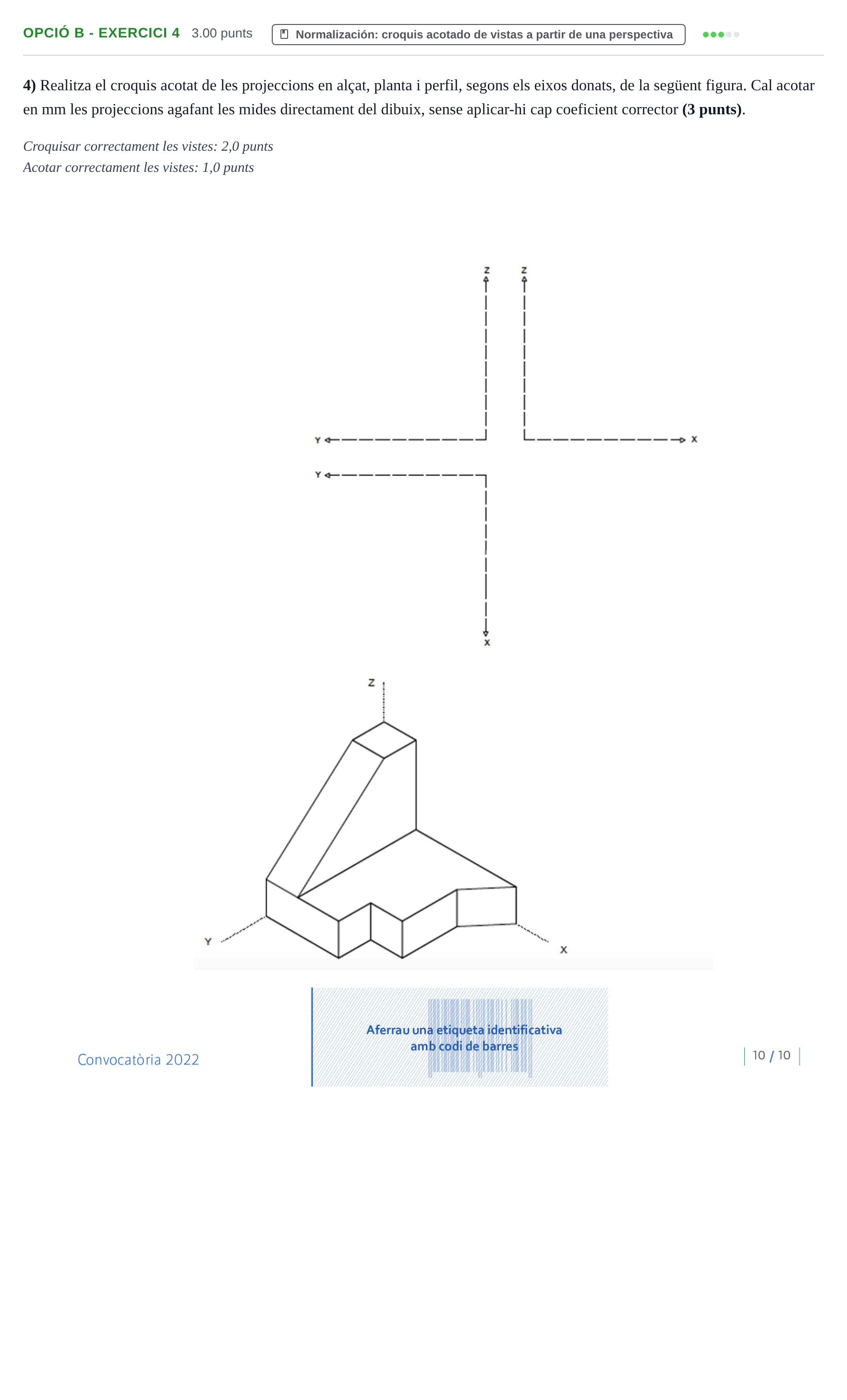

4) Realitza el croquis acotat de les projeccions en alçat, planta i perfil, segons els eixos donats, de la següent figura. Cal acotar en mm les projeccions agafant les mides directament del dibuix, sense aplicar-hi cap coeficient corrector.

Solución: Projeccions dièdriques en el sistema del primer diedre segons els eixos indicats: - Alçat (pla Z-Y): Mostra la base rectangular amb els esglaons i el cos vertical truncat oblicament (plànol inclinat triangular/trapezial). - Perfil (pla Z-X): Vista en forma de 'L' amb les divisions corresponents a les diferents amplades i profunditats de la base. - Planta (pla Y-X): Contorn de la base superior en forma irregular amb els entrants i la projecció horitzontal de la cara inclinada i el pla superior horitzontal. S'han d'afegir les cotes necessàries en mm preses directament del dibuix.
