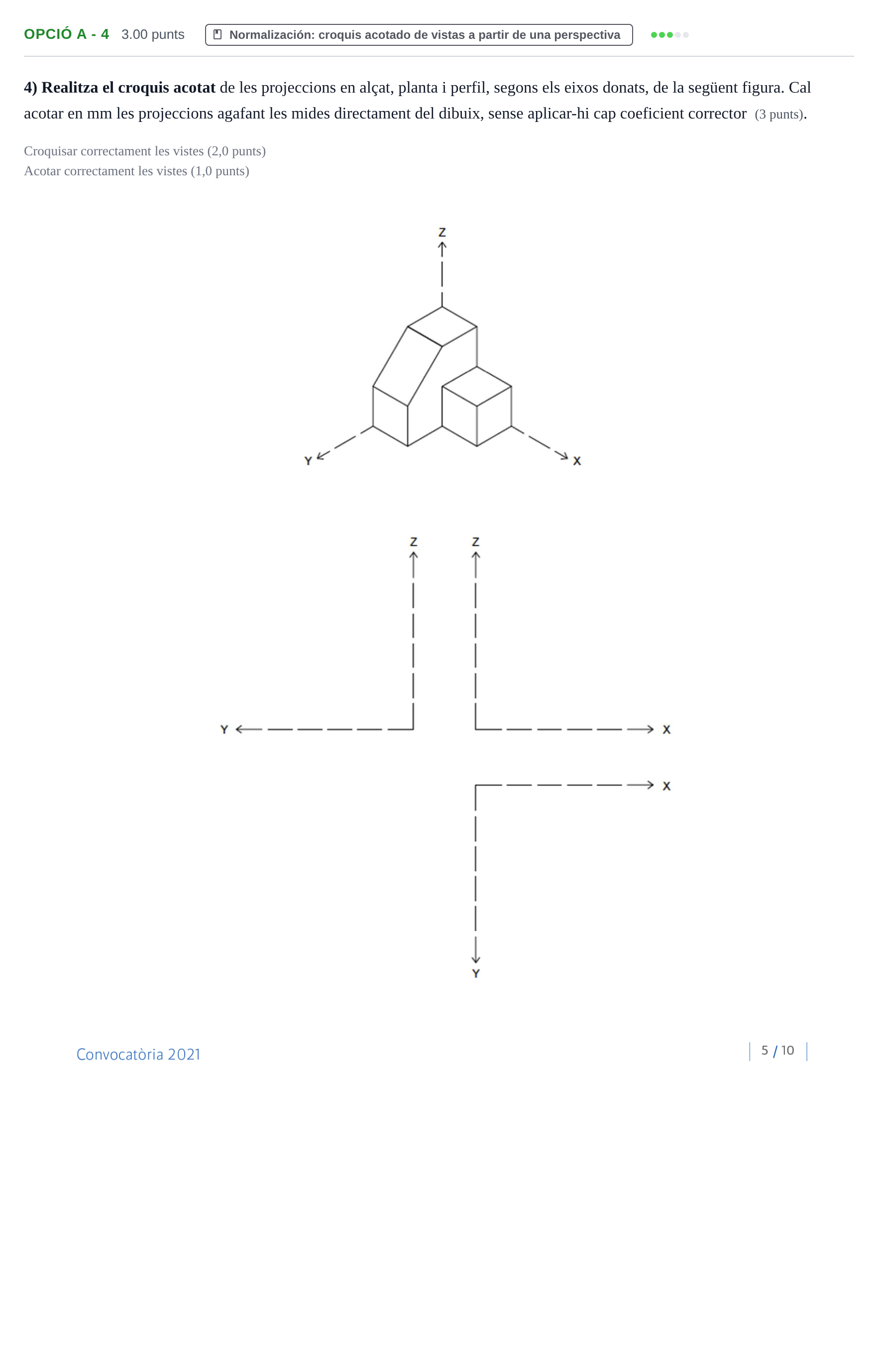

Ejercicio Opció A - 4 · Dibujo técnico II PAU Baleares Extraordinaria 2021

4) Realitza el croquis acotat de les projeccions en alçat, planta i perfil, segons els eixos donats, de la següent figura. Cal acotar en mm les projeccions agafant les mides directament del dibuix, sense aplicar-hi cap coeficient corrector (3 punts).

Solución: Croquis acotat de les tres vistes dièdriques segons la disposició dels eixos: - Alçat (pla XZ): vista frontal de la peça amb el volum cúbic inferior dret i el cos principal a l'esquerra. - Perfil esquerre (pla YZ): vista lateral on s'aprecia el pla inclinat superior a la part esquerra i el graó inferior. - Planta (pla XY): vista superior que mostra la disposició en planta en forma de 'L'. - Acotació: línies de cota necessàries per definir l'amplada, alçada i profunditat de la peça i dels seus elements seguint les normes d'acotació.
