Ejercicio Opció B - 4 · Dibujo técnico II PAU Baleares Extraordinaria 2021

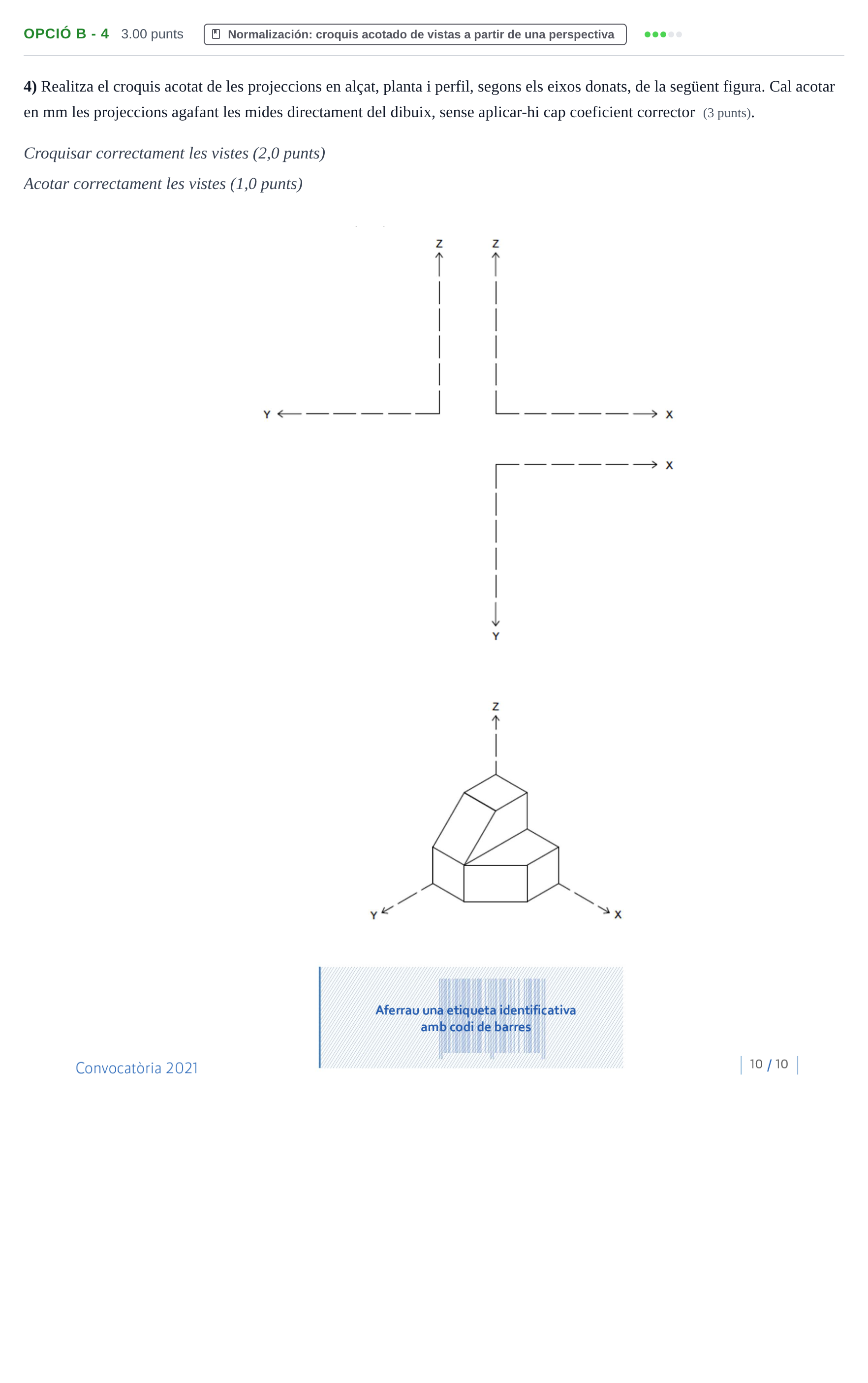

4) Realitza el croquis acotat de les projeccions en alçat, planta i perfil, segons els eixos donats, de la següent figura. Cal acotar en mm les projeccions agafant les mides directament del dibuix, sense aplicar-hi cap coeficient corrector.

Solución: Representació de les vistes: - Alçat (pla XZ): cos en forma de «L» invertida o esglaonada amb un volum inferior d'amplada total $2X$ i altura $1X$, i un cos superior d'amplada $1X$ i altura $1X$ a la part esquerra. - Planta (pla XY): vist des de dalt, planta de $2X \times 2X$ amb un bisell/xamfrà a $45^\circ$ a la cantonada inferior dreta. - Perfil (pla YZ): perfil dret (projectat a l'esquerra de l'alçat segons els eixos donats) amb el pla inclinat superior a $45^\circ$ i la base rectangular corresponent. Acotació: - Acotació de les dimensions generals ($2X$) i de detall ($1X$) suficients sense reiteració innecessària de cotes.
