Ejercicio Opció B - 4 · Dibujo técnico II PAU Baleares Ordinaria 2021

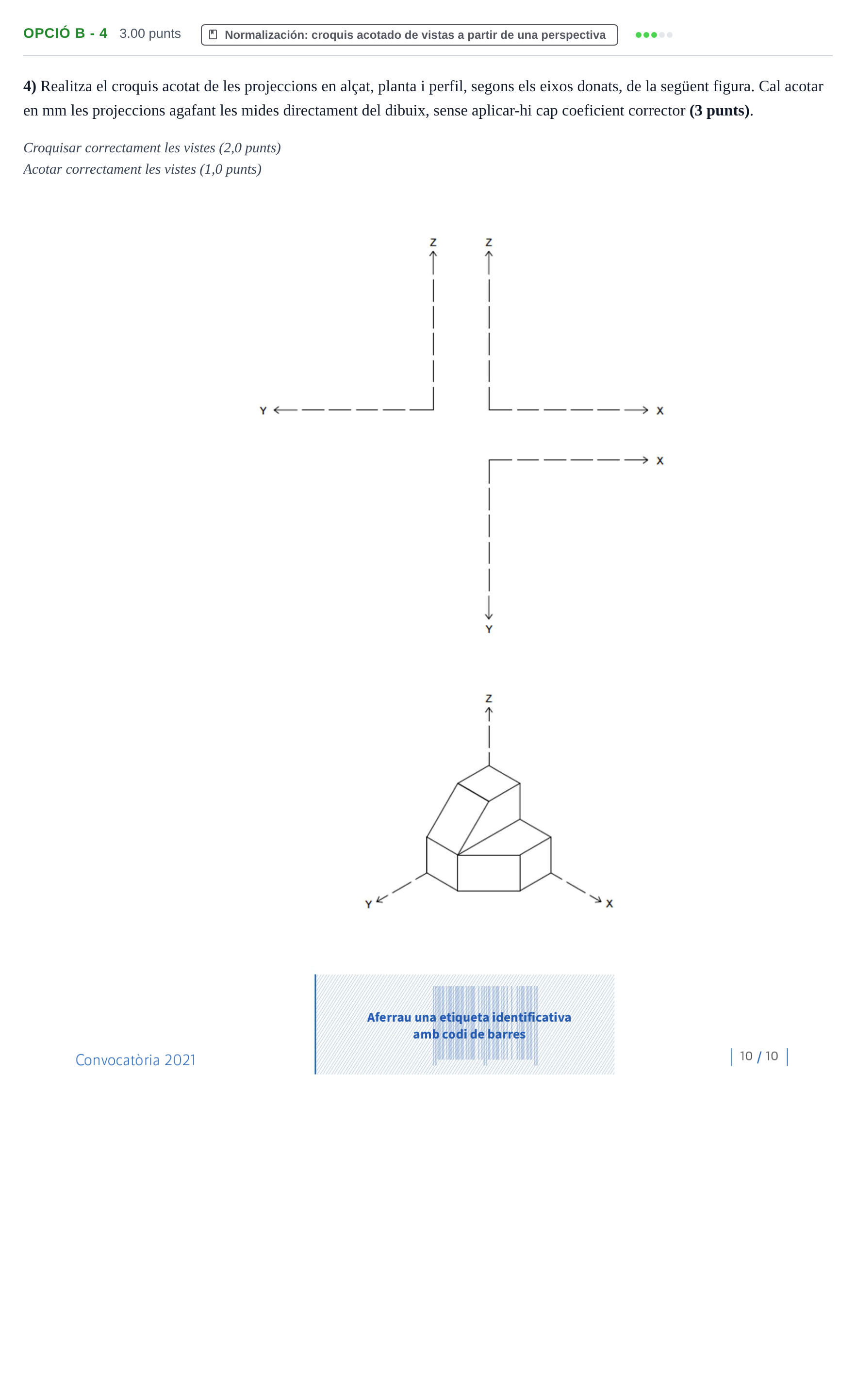

4) Realitza el croquis acotat de les projeccions en alçat, planta i perfil, segons els eixos donats, de la següent figura. Cal acotar en mm les projeccions agafant les mides directament del dibuix, sense aplicar-hi cap coeficient corrector (3 punts).

Solución: Croquis de les vistes: - Alçat (pla XZ): Contorn esglaonat de dos mòduls d'amplada ($2X$) per dos mòduls d'alçària màxima ($2X$). La meitat esquerra puja a alçària $2X$ i la meitat dreta a alçària $1X$. - Planta (pla XY): Quadrat de costat $2X$ amb un xamfrà oblic en la cantonada inferior dreta (corresponent al pla inclinat de la peça). - Perfil esquerre (pla YZ): Contorn de $2X \times 2X$ amb la part superior esquerra tallada de manera obliqua per la rampa/xapflà. Acotació: - Distribució coherent de cotes totals i parcials en mm obtingudes directament del model en perspectiva, sense repetir cotes supèrflues segons la norma ISO/UNE.
