Ejercicio Opció A - 4 · Dibujo técnico II PAU Baleares Ordinaria 2021
Tema: Normalización: croquis acotado de vistas a partir de una perspectiva · Del examen Ordinaria (2021)
Enunciado

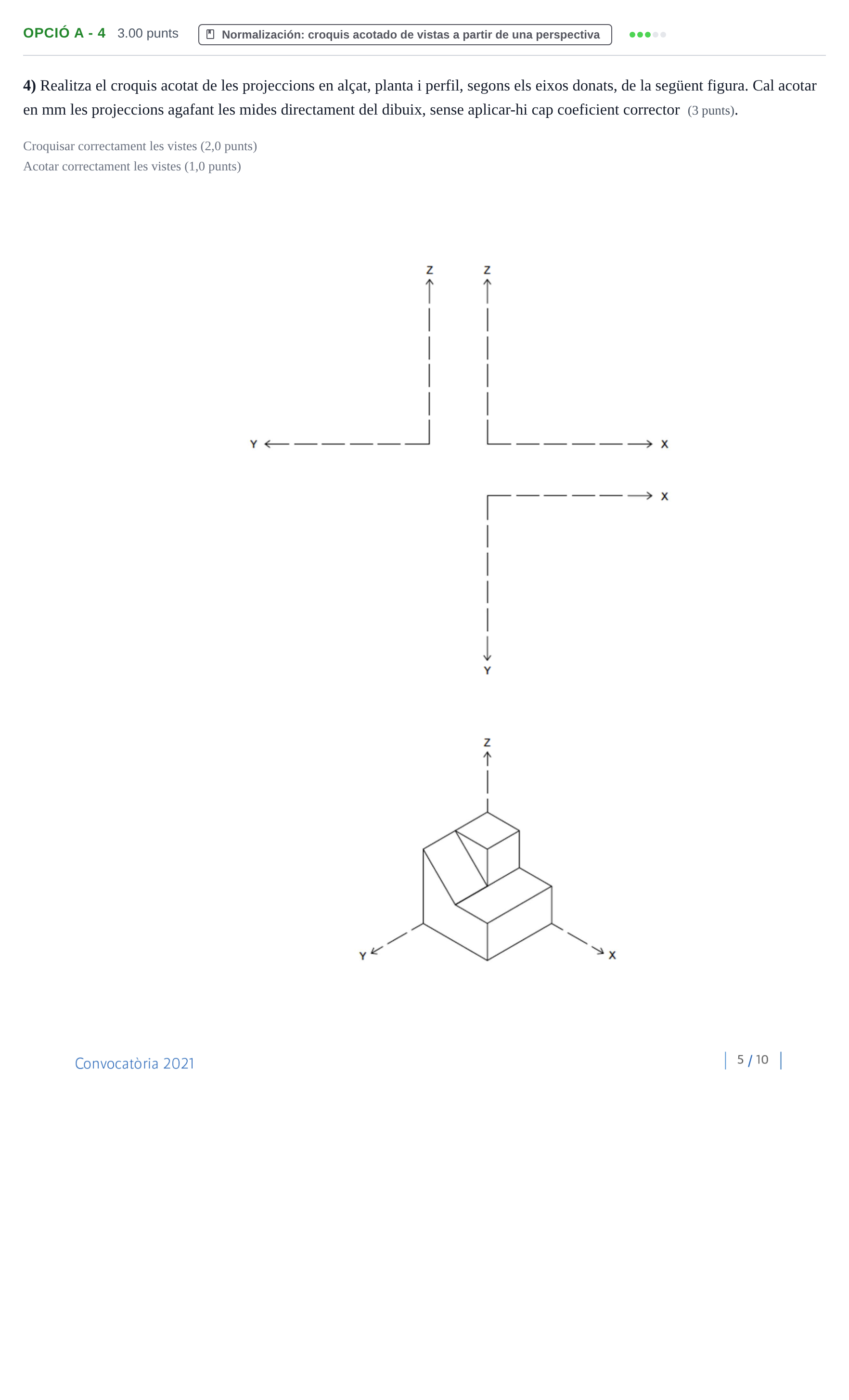

4) Realitza el croquis acotat de les projeccions en alçat, planta i perfil, segons els eixos donats, de la següent figura. Cal acotar en mm les projeccions agafant les mides directament del dibuix, sense aplicar-hi cap coeficient corrector (3 punts).
Croquisar correctament les vistes (2,0 punts)
Acotar correctament les vistes (1,0 punts)
Solución
Según los criterios oficiales de corrección
4) Realitza el croquis acotat de les projeccions en alçat, planta i perfil, segons els eixos donats, de la següent figura.
Solución: Representació de les vistes i acotació: - Alçat (pla X-Z): Silueta en forma de «L» amb la rampa inclinada visible a l'esquerra fins a mitja alçària, i l'escaló posterior a la dreta. - Perfil esquerre (pla Y-Z): Contorn quadrat dividit en quatre quadrants o zones segons els dos nivells d'alçària i amplada. - Planta (pla X-Y): Vista superior que reflecteix les divisions corresponents a les cares inclinada, horitzontal i superior. - Acotació: Distribució de cotes lineals sense redundàncies necessàries per definir la totalitat de la peça.
