Ejercicio 4. Opción A · Dibujo técnico II PAU Asturias Extraordinaria 2026

Tema: Sistema diédrico: cuerpos, secciones e intersecciones · Del examen Extraordinaria (2026)

Enunciado

Ejercicio 4. Opción A

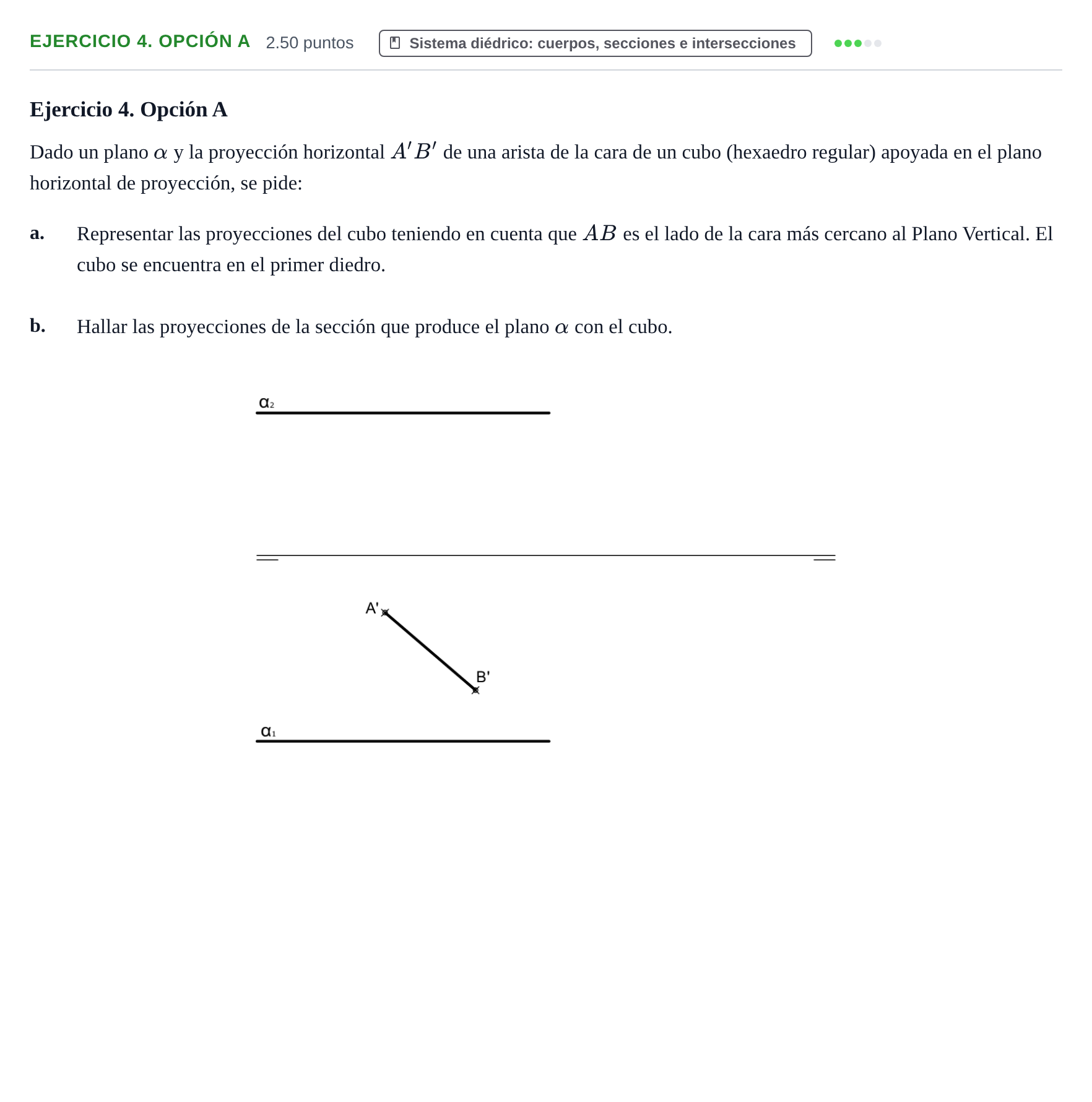

Dado un plano α\alpha y la proyección horizontal A′B′A'B' de una arista de la cara de un cubo (hexaedro regular) apoyada en el plano horizontal de proyección, se pide:

a.

Representar las proyecciones del cubo teniendo en cuenta que ABAB es el lado de la cara más cercano al Plano Vertical. El cubo se encuentra en el primer diedro.

b.

Hallar las proyecciones de la sección que produce el plano α\alpha con el cubo.

Enunciado: Ejercicio 4. Opción A · Dibujo técnico II PAU Asturias Extraordinaria 2026

Solución

Según los criterios oficiales de corrección

a. Representar las proyecciones del cubo. b. Hallar las proyecciones de la sección que produce el plano α con el cubo.

Solución: Proyecciones diédricas del cubo completas y sección plana rayada que produce el plano paralelo a la línea de tierra sobre sus aristas.
