Pregunta 5 · Dibujo técnico II PAU Asturias Ordinaria 2024

Pregunta 5 (2,5 puntos)

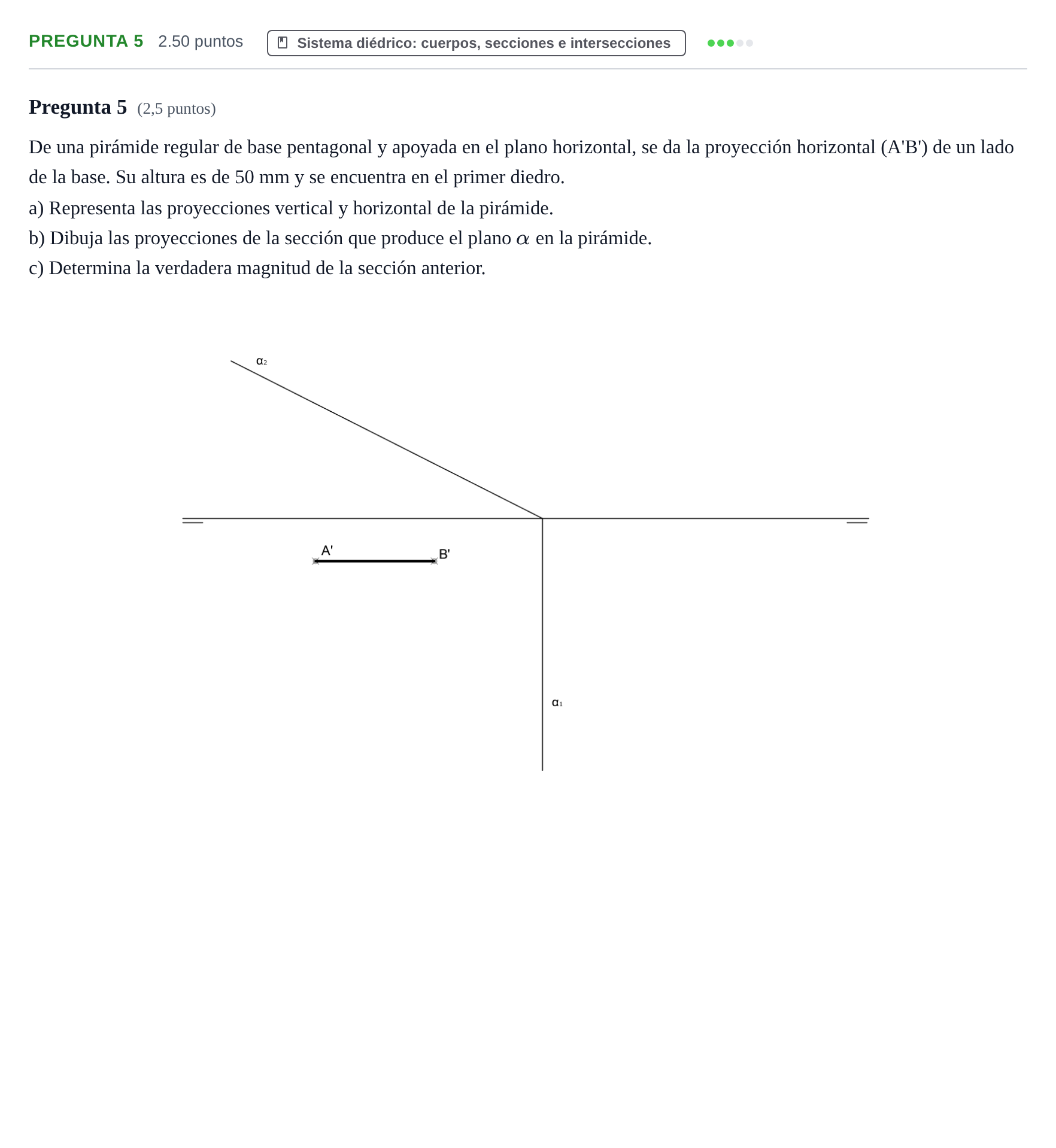

De una pirámide regular de base pentagonal y apoyada en el plano horizontal, se da la proyección horizontal (A'B') de un lado de la base. Su altura es de 50 mm y se encuentra en el primer diedro.

a) Representa las proyecciones vertical y horizontal de la pirámide.

b) Dibuja las proyecciones de la sección que produce el plano $\alpha$ en la pirámide.

c) Determina la verdadera magnitud de la sección anterior.
