Ejercicio 3 - Opción A · Dibujo técnico II PAU Asturias Extraordinaria 2021

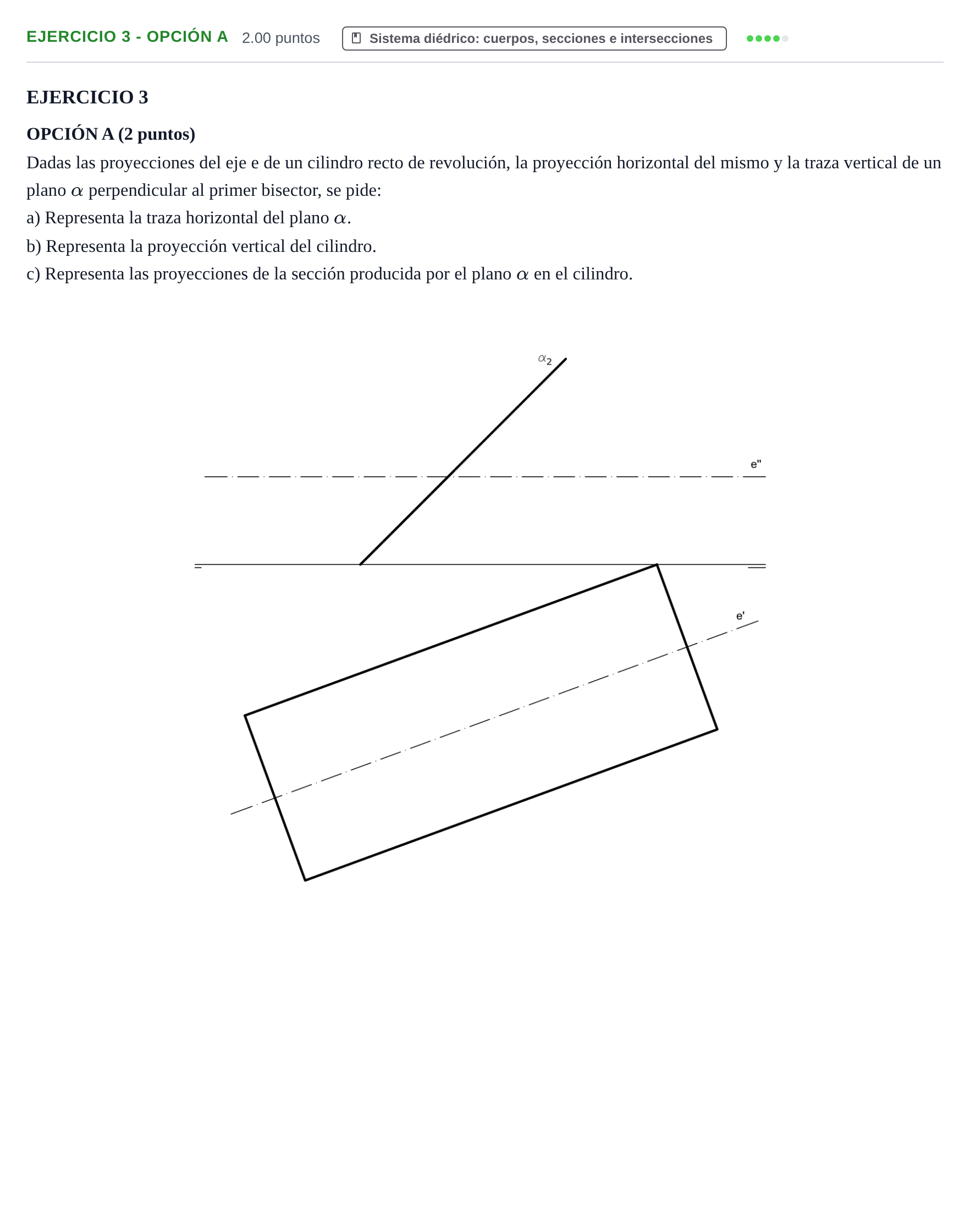

Dadas las proyecciones del eje e de un cilindro recto de revolución, la proyección horizontal del mismo y la traza vertical de un plano alfa perpendicular al primer bisector, se pide: a) Representa la traza horizontal del plano alfa. b) Representa la proyección vertical del cilindro. c) Representa las proyecciones de la sección producida por el plano alfa en el cilindro.

Solución: Resolución gráfica oficial: - Traza horizontal $\alpha_1$: Dibujo de la traza horizontal con igual ángulo respecto a la línea de tierra que $\alpha_2$, con vértice común en la línea de tierra. - Proyección vertical del cilindro: Al ser un cilindro con eje paralelo al plano horizontal, su proyección vertical tiene contorno aparente delimitado por el diámetro del cilindro, con las bases proyectadas como elipses/segmentos correspondientes. - Sección producida por $\alpha$: Determinación de puntos de corte entre generatrices del cilindro y el plano secante $\alpha$ para trazar las curvas elípticas resultantes tanto en la proyección vertical como en la horizontal.
