Ejercicio 4. Opción A [2,5 puntos]

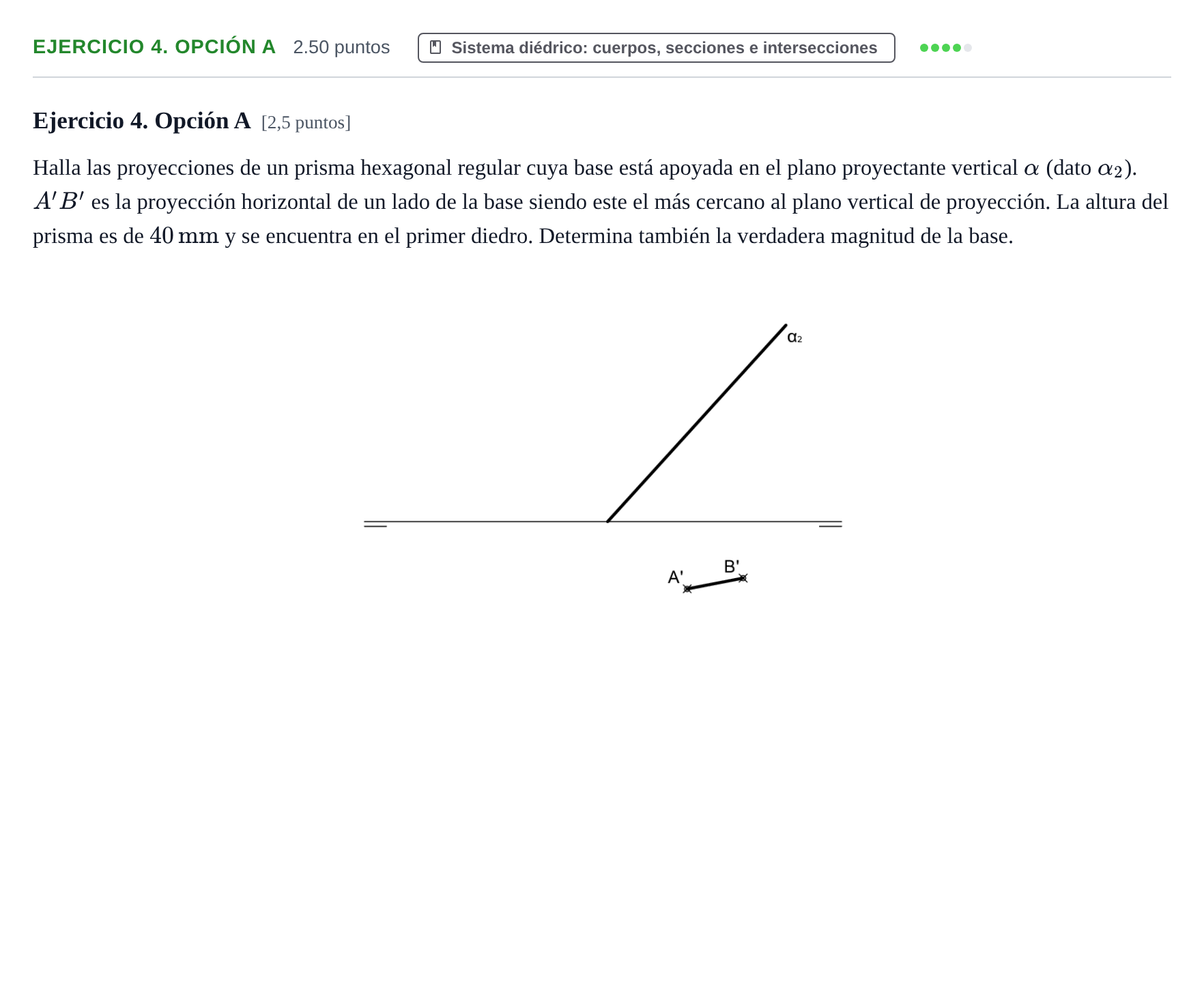

Halla las proyecciones de un prisma hexagonal regular cuya base está apoyada en el plano proyectante vertical $\alpha$ (dato $\alpha_2$). $A'B'$ es la proyección horizontal de un lado de la base siendo este el más cercano al plano vertical de proyección. La altura del prisma es de $40\,\text{mm}$ y se encuentra en el primer diedro. Determina también la verdadera magnitud de la base.
