Pregunta 5 · Dibujo técnico II PAU Asturias Extraordinaria 2024

Pregunta 5 [2,5 puntos]

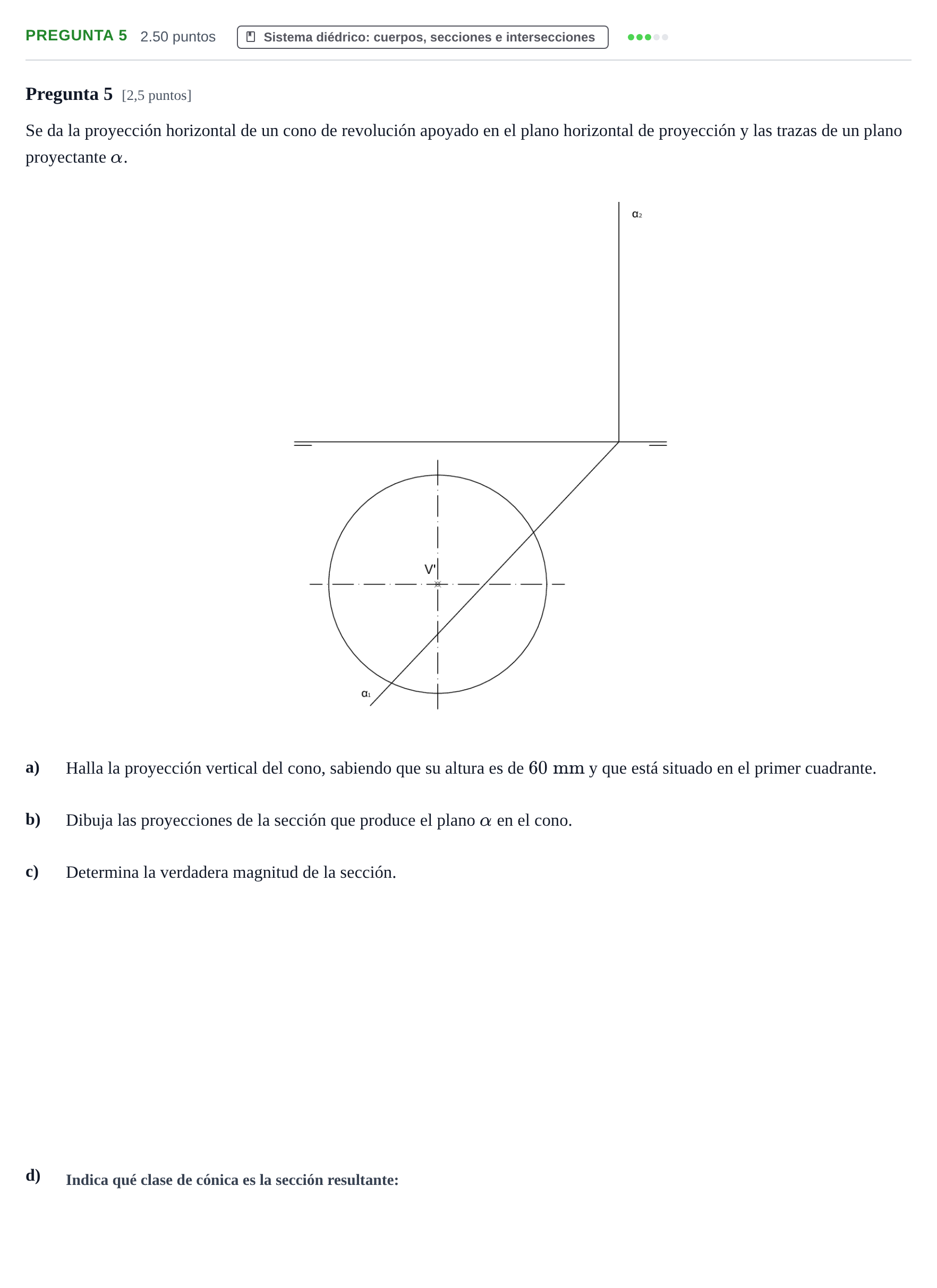

Se da la proyección horizontal de un cono de revolución apoyado en el plano horizontal de proyección y las trazas de un plano proyectante $\alpha$.

a)

Halla la proyección vertical del cono, sabiendo que su altura es de $60\text{ mm}$ y que está situado en el primer cuadrante.

b)

Dibuja las proyecciones de la sección que produce el plano $\alpha$ en el cono.

c)

Determina la verdadera magnitud de la sección.

d)
