Ejercicio 3 - Opción A · Dibujo técnico II PAU Asturias Extraordinaria 2022

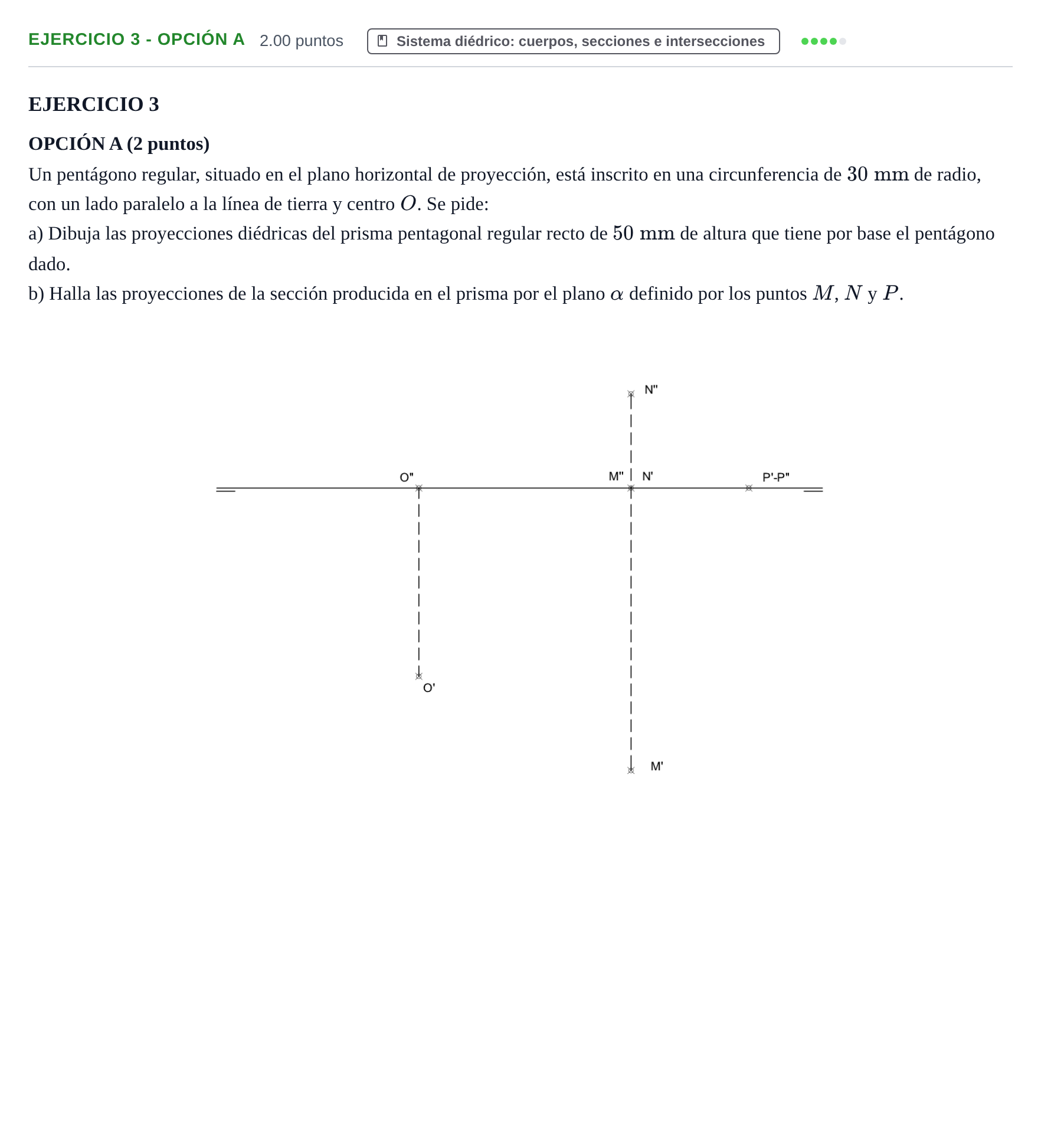

EJERCICIO 3

OPCIÓN A (2 puntos)

Un pentágono regular, situado en el plano horizontal de proyección, está inscrito en una circunferencia de $30\text{ mm}$ de radio, con un lado paralelo a la línea de tierra y centro $O$. Se pide:

a) Dibuja las proyecciones diédricas del prisma pentagonal regular recto de $50\text{ mm}$ de altura que tiene por base el pentágono dado.

b) Halla las proyecciones de la sección producida en el prisma por el plano $\alpha$ definido por los puntos $M$, $N$ y $P$.
