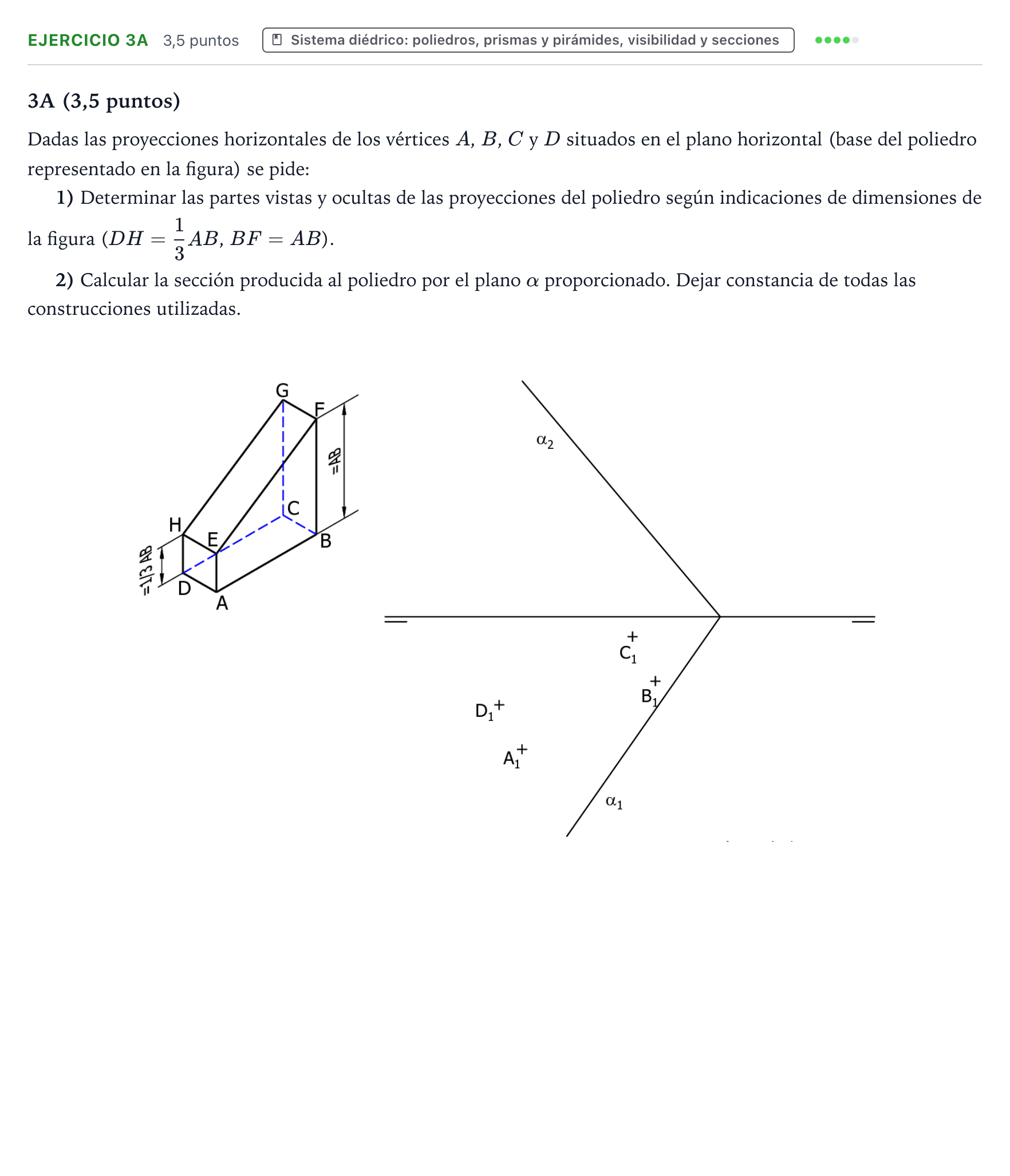

Ejercicio 3A · Dibujo técnico II PAU Aragón Extraordinaria 2025

1) Determinar las partes vistas y ocultas de las proyecciones del poliedro. 2) Calcular la sección producida al poliedro por el plano alfa.

Solución: 1) Proyecciones del poliedro: La base $ABCD$ está en el plano horizontal (cota 0 en proyección vertical sobre la línea de tierra). Las aristas laterales son verticales, proyectándose verticalmente perpendiculares a la línea de tierra con alturas $h_D = h_A = \frac{1}{3} AB$ y $h_B = h_C = AB$. Se unen los vértices superiores ($EFGH$) y se determina la visibilidad (aristas vistas y ocultas continuas/discontinuas) en ambas proyecciones. 2) Sección plana: Determinación de los puntos de corte de las aristas del poliedro con el plano $\alpha$, utilizando planos proyectantes auxiliares o rectas horizontales/frontales de $\alpha$. Unión de los puntos de corte siguiendo las caras del cuerpo y rayado de la sección.
