Cuestión 5 · Dibujo técnico II PAU Aragón Ordinaria 2022
Tema: Sistema diédrico: poliedros, prismas y pirámides, visibilidad y secciones · Del examen Ordinaria (2022)
Enunciado

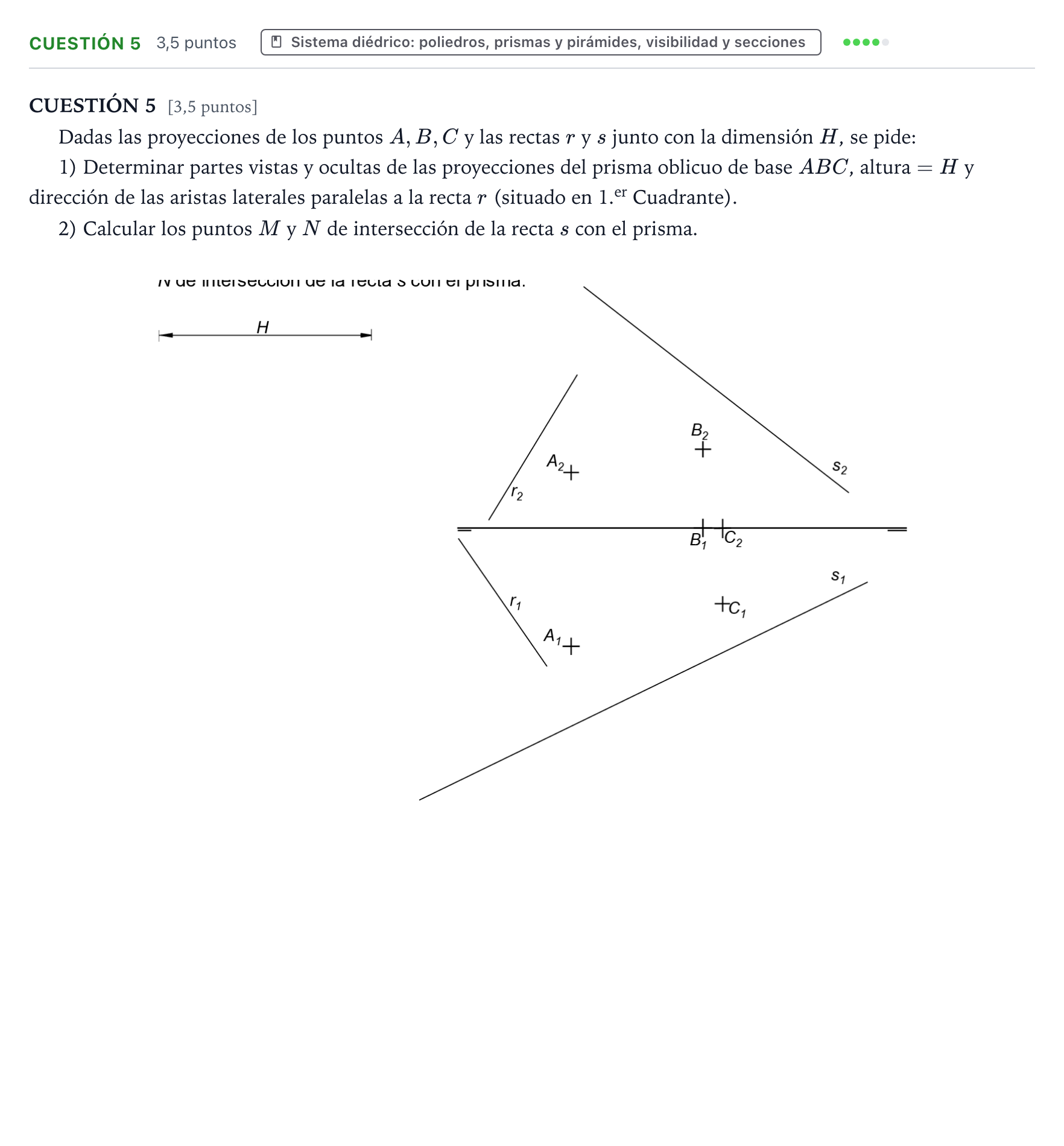

CUESTIÓN 5 [3,5 puntos]
Dadas las proyecciones de los puntos y las rectas y junto con la dimensión , se pide:
1) Determinar partes vistas y ocultas de las proyecciones del prisma oblicuo de base , altura y dirección de las aristas laterales paralelas a la recta (situado en 1. er Cuadrante).
2) Calcular los puntos y de intersección de la recta con el prisma.
Solución
Según los criterios oficiales de corrección
1) Determinar partes vistas y ocultas del prisma oblicuo. 2) Calcular los puntos M y N de intersección de la recta s con el prisma.
Solución: Trazado completo del prisma oblicuo con aristas laterales paralelas a , bases paralelas separadas una distancia , correcta visibilidad de aristas y determinación de los puntos de entrada y salida de la recta en las caras del prisma.
