Ejercicio 3B · Dibujo técnico II PAU Aragón Ordinaria 2024
Tema: Sistema diédrico: poliedros, prismas y pirámides, visibilidad y secciones · Del examen Ordinaria (2024)

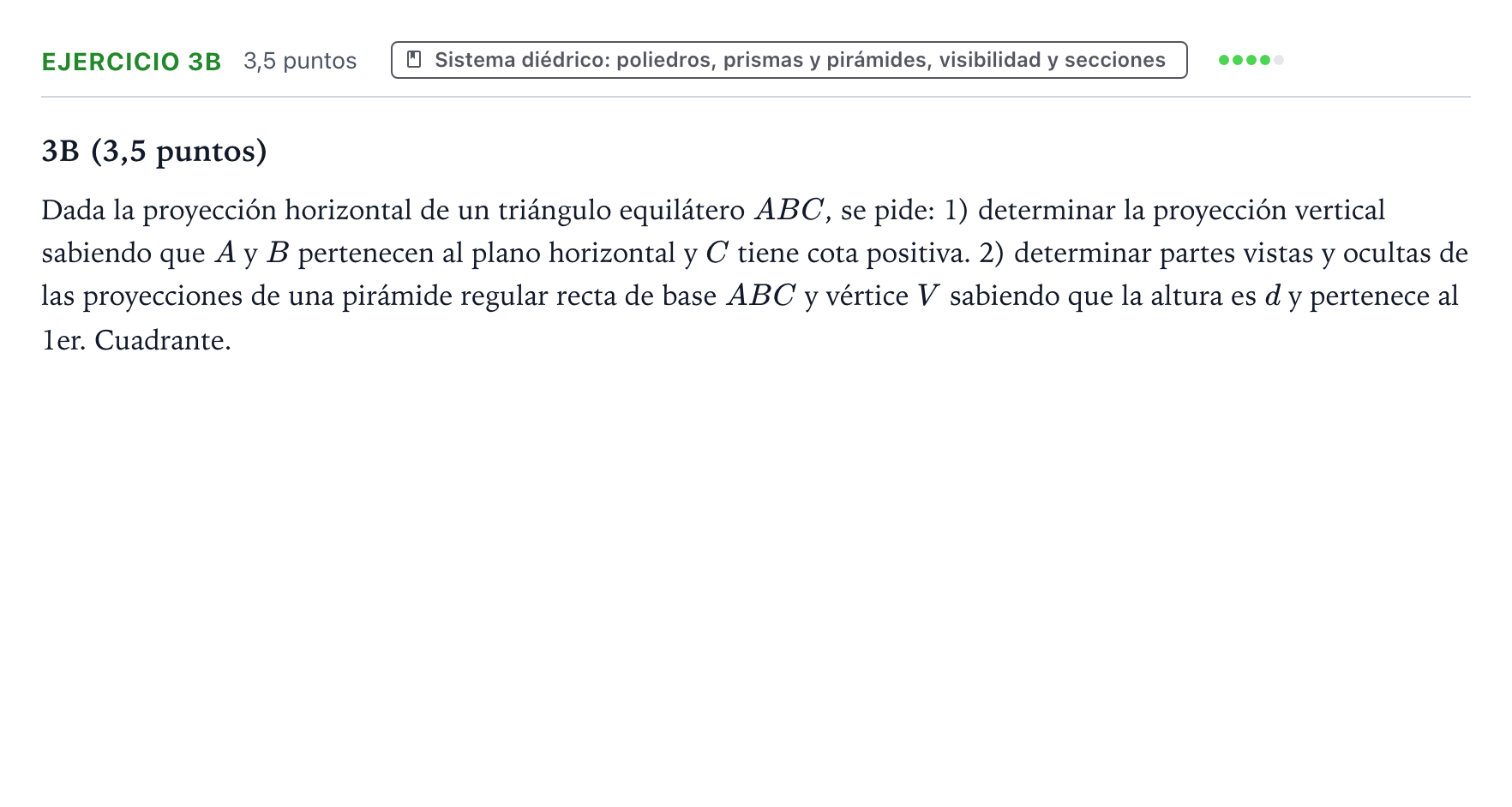

Enunciado
3B (3,5 puntos)
Dada la proyección horizontal de un triángulo equilátero , se pide: 1) determinar la proyección vertical sabiendo que y pertenecen al plano horizontal y tiene cota positiva. 2) determinar partes vistas y ocultas de las proyecciones de una pirámide regular recta de base y vértice sabiendo que la altura es y pertenece al 1er. Cuadrante.
Solución
Según los criterios oficiales de corrección
1) determinar la proyección vertical sabiendo que A y B pertenecen al plano horizontal y C tiene cota positiva. 2) determinar partes vistas y ocultas de las proyecciones de una pirámide regular recta de base ABC y vértice V sabiendo que la altura es d y pertenece al 1er. Cuadrante.
Solución: Proyecciones diédricas completas del triángulo equilátero y de la pirámide recta de base y altura , indicando partes vistas y ocultas de aristas.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
