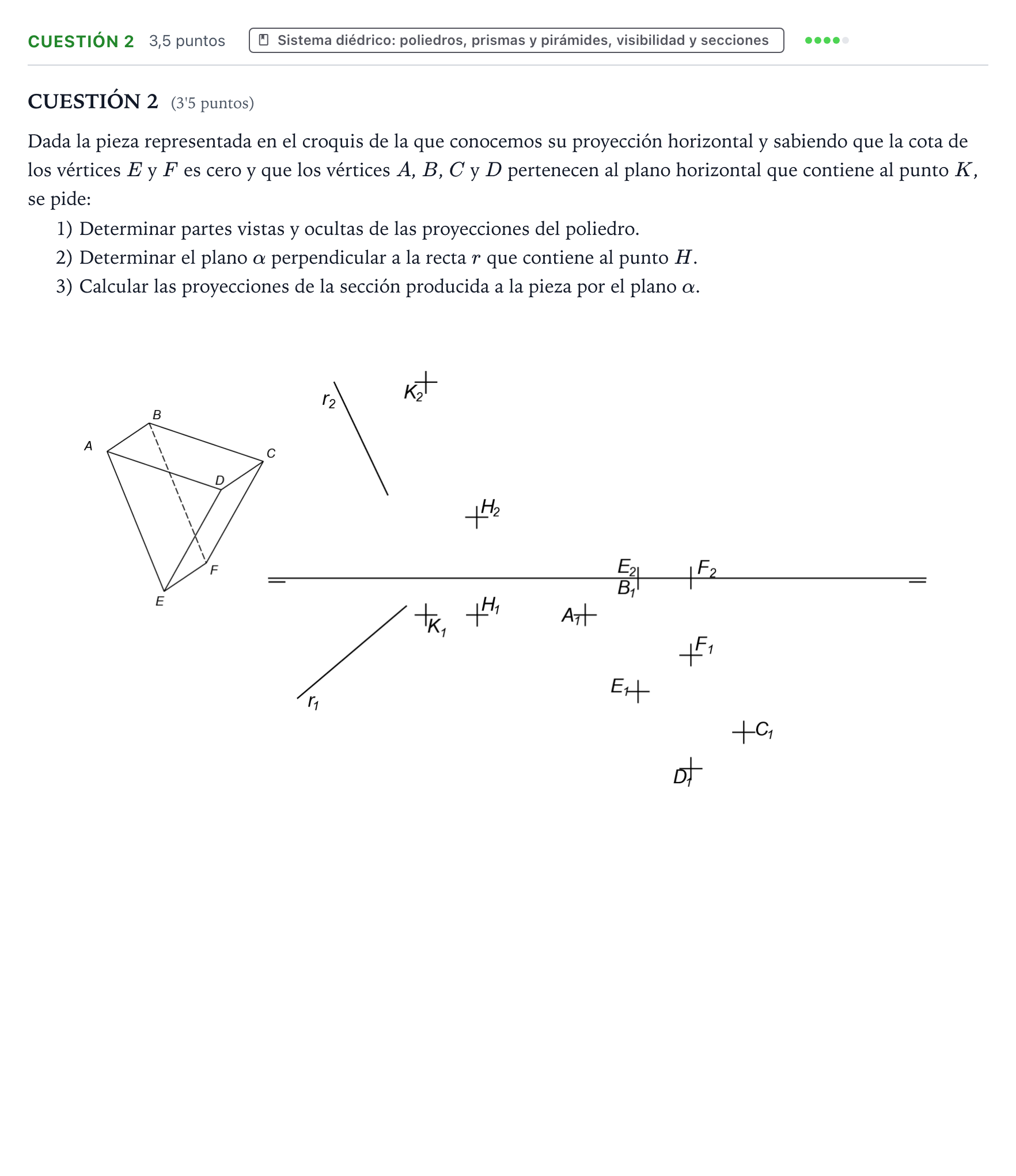

Cuestión 2 · Dibujo técnico II PAU Aragón Ordinaria 2023

CUESTIÓN 2 (3'5 puntos)

Dada la pieza representada en el croquis de la que conocemos su proyección horizontal y sabiendo que la cota de los vértices $E$ y $F$ es cero y que los vértices $A$, $B$, $C$ y $D$ pertenecen al plano horizontal que contiene al punto $K$, se pide:

1) Determinar partes vistas y ocultas de las proyecciones del poliedro.

2) Determinar el plano $\alpha$ perpendicular a la recta $r$ que contiene al punto $H$.

3) Calcular las proyecciones de la sección producida a la pieza por el plano $\alpha$.
