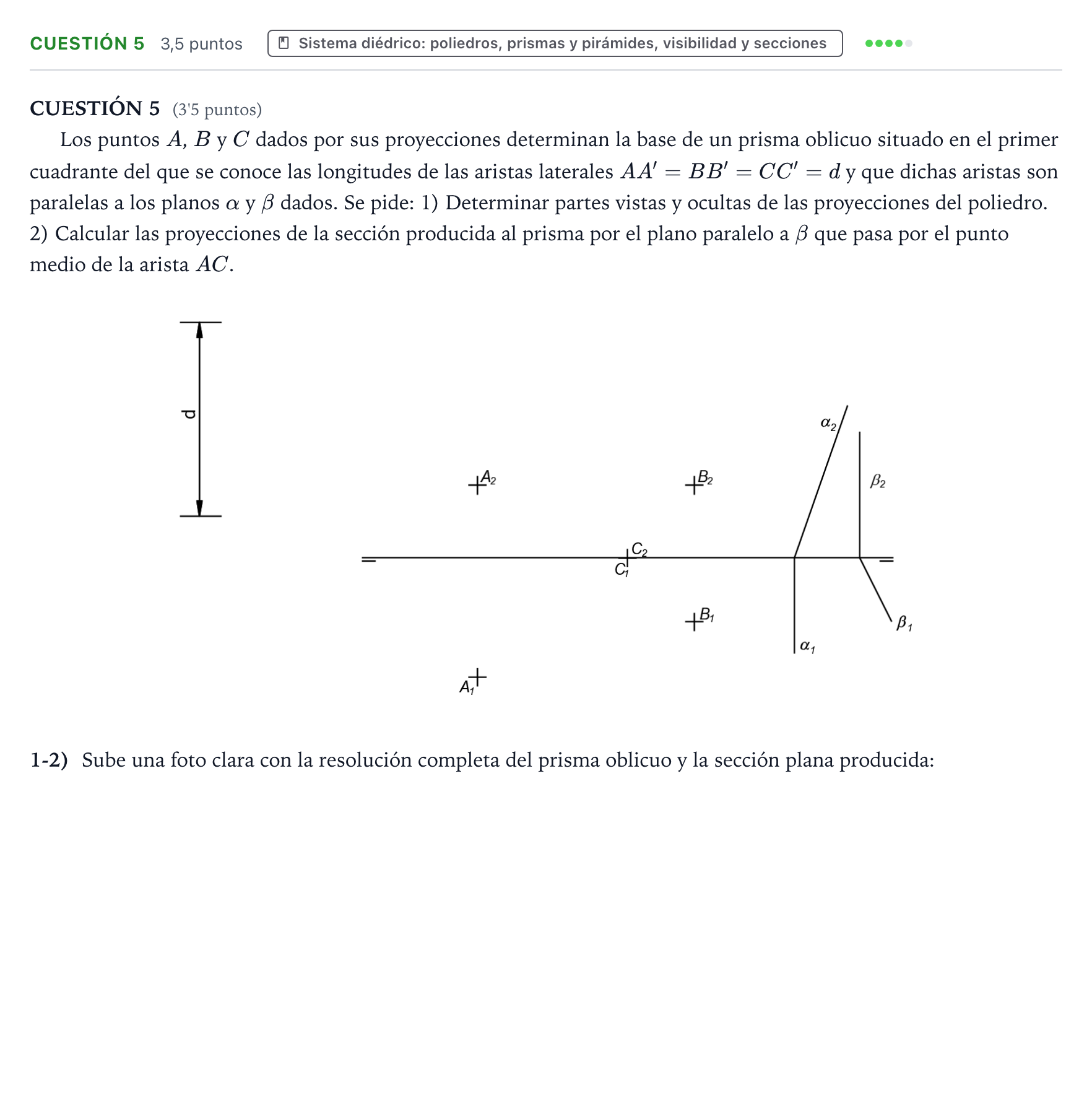

Cuestión 5 · Dibujo técnico II PAU Aragón Extraordinaria 2023

1) Determinar partes vistas y ocultas de las proyecciones del poliedro. 2) Calcular las proyecciones de la sección producida al prisma por el plano paralelo a beta que pasa por el punto medio de la arista AC.

Solución: 1. Determinación de la dirección de las aristas laterales mediante la recta $i$ intersección de los planos $\alpha$ y $\beta$. 2. Verdadera magnitud sobre una de las aristas mediante giro, abatimiento o triángulo de diferencias de cotas/alejamientos para llevar la longitud real dada $d$. 3. Trazado del prisma con sus bases paralelas $ABC$ y $A'B'C'$, diferenciando aristas vistas y discontinuas (ocultas). 4. Trazado del plano secante paralelo a $\beta$ por el punto medio de la arista $AC$ y determinación de la sección resultante intersecando el plano con las aristas del prisma.
