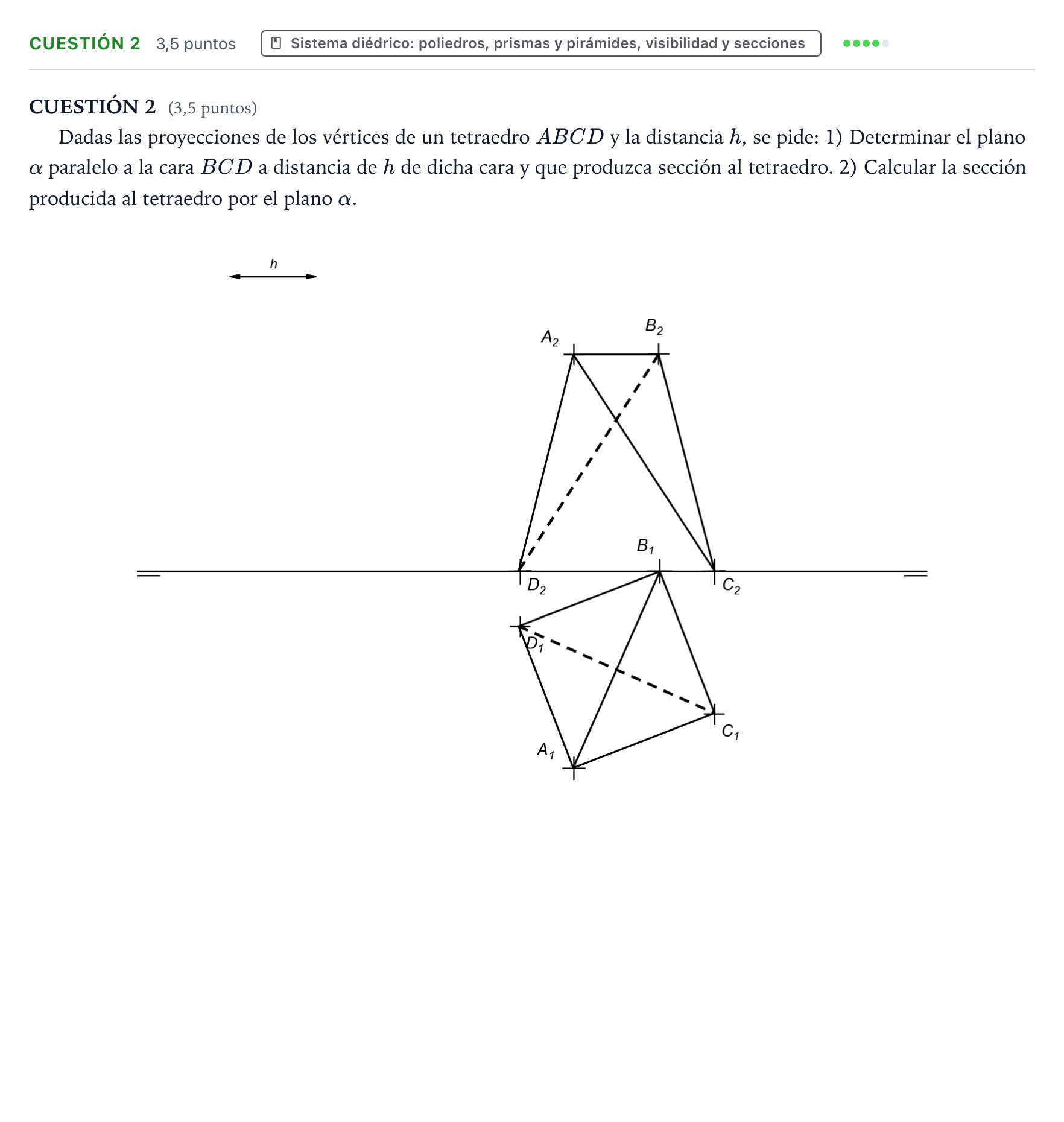

Cuestión 2 · Dibujo técnico II PAU Aragón Extraordinaria 2022

1) Determinar el plano α paralelo a la cara BCD a distancia de h de dicha cara y que produzca sección al tetraedro. 2) Calcular la sección producida al tetraedro por el plano α.

Solución: 1. Obtención del plano que contiene a la cara $BCD$ y trazado de una recta perpendicular al plano para llevar la distancia $h$ en verdadera magnitud hacia el vértice $A$, obteniendo las trazas del plano $\alpha$ paralelo. 2. Determinación de los puntos de intersección del plano $\alpha$ con las tres aristas del tetraedro concurrentes en $A$ ($AB$, $AC$, $AD$), uniendo los puntos para definir el polígono de sección (triangular) y señalando visibilidad.
