Cuestión 5 · Dibujo técnico II PAU Aragón Extraordinaria 2021
Tema: Sistema diédrico: poliedros, prismas y pirámides, visibilidad y secciones · Del examen Extraordinaria (2021)
Enunciado

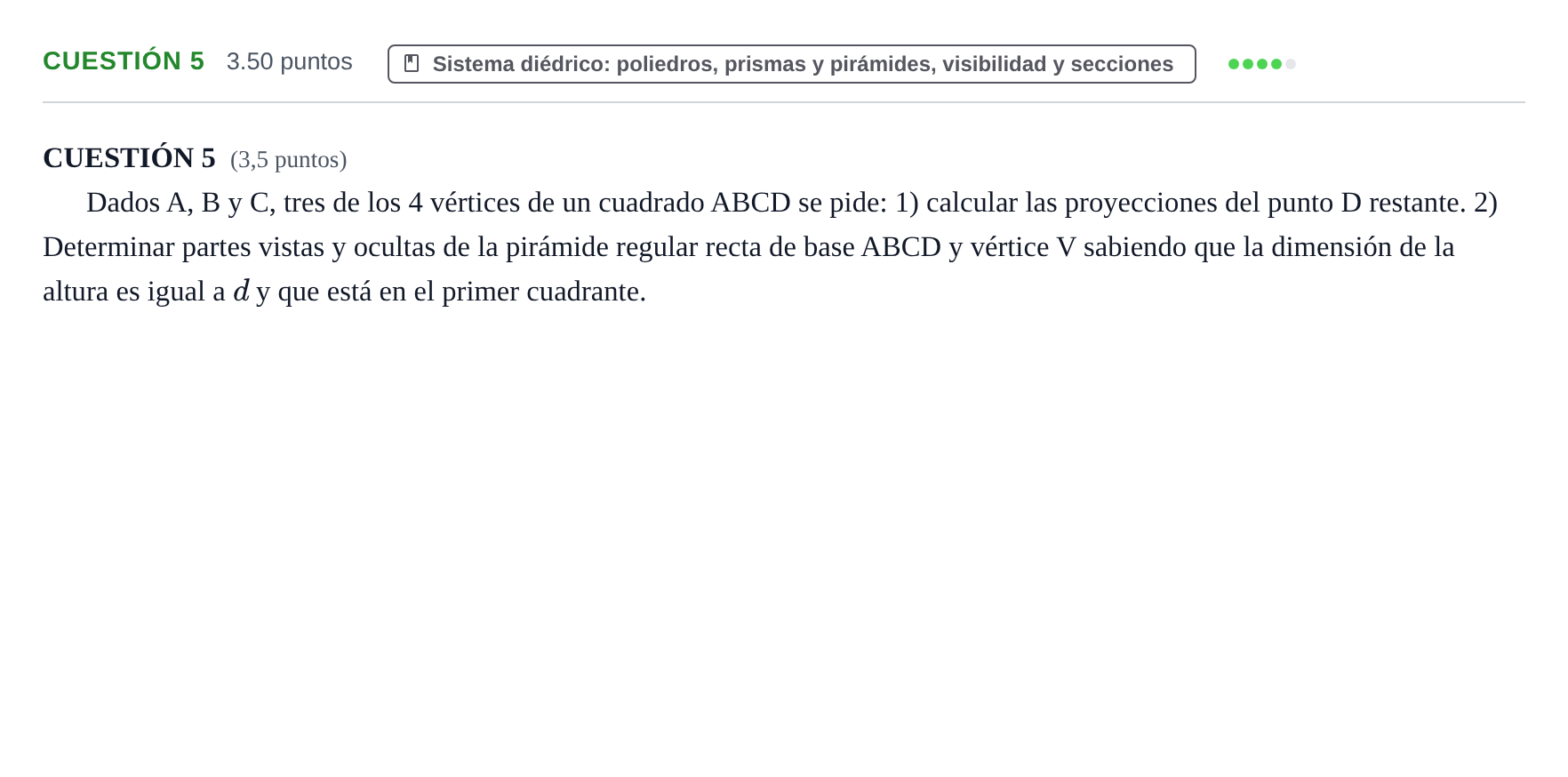

CUESTIÓN 5 (3,5 puntos)
Dados A, B y C, tres de los 4 vértices de un cuadrado ABCD se pide: 1) calcular las proyecciones del punto D restante. 2) Determinar partes vistas y ocultas de la pirámide regular recta de base ABCD y vértice V sabiendo que la dimensión de la altura es igual a y que está en el primer cuadrante.
Respuesta enviada. Compara tu trazado con los criterios de corrección oficiales.
Solución
Según los criterios oficiales de corrección
1) calcular las proyecciones del punto D restante. 2) Determinar partes vistas y ocultas de la pirámide regular recta de base ABCD y vértice V sabiendo que la dimensión de la altura es igual a d y que está en el primer cuadrante.
Solución: Determinación de las proyecciones y completando el paralelogramo de la base. Hallazgo del centro del cuadrado (intersección de diagonales). Trazado de la recta perpendicular al plano que contiene al cuadrado por , medición en verdadera magnitud de la distancia para situar el vértice en el primer cuadrante, y unión con los vértices de la base diferenciando aristas vistas y ocultas.
