Ejercicio 3B · Dibujo técnico II PAU Aragón Extraordinaria 2024

Tema: Sistema diédrico: poliedros, prismas y pirámides, visibilidad y secciones · Del examen Extraordinaria (2024)

Enunciado

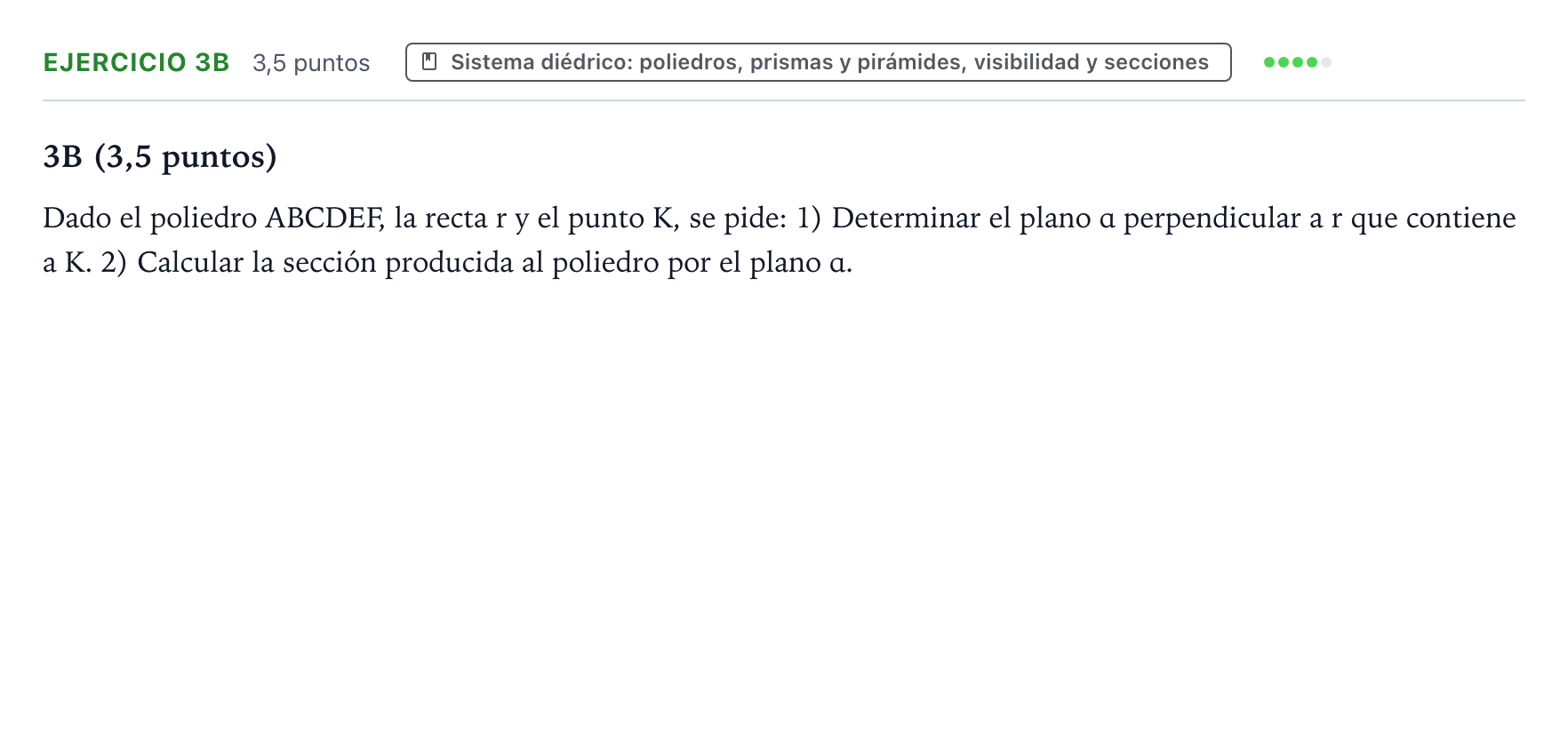

3B (3,5 puntos)

Dado el poliedro ABCDEF, la recta r y el punto K, se pide: 1) Determinar el plano α perpendicular a r que contiene a K. 2) Calcular la sección producida al poliedro por el plano α.

Enunciado: Ejercicio 3B · Dibujo técnico II PAU Aragón Extraordinaria 2024

Solución

Según los criterios oficiales de corrección

1) Determinar el plano α perpendicular a r que contiene a K. 2) Calcular la sección producida al poliedro ABCDEF por el plano α.

Solución: Trazado diédrico completo: 1. Determinación de las trazas del plano α pasando por K y perpendicular a las proyecciones homónimas de la recta r mediante recta notable (horizontal o frontal). 2. Intersección de las aristas del prisma/poliedro ABCDEF con el plano α para determinar los vértices de la sección plana y delimitación de la sección resultante en proyección vertical y horizontal, distinguiendo partes vistas y ocultas.
