Ejercicio 2 OBLIGATORIO · Dibujo técnico II PAU Aragón Ordinaria 2026

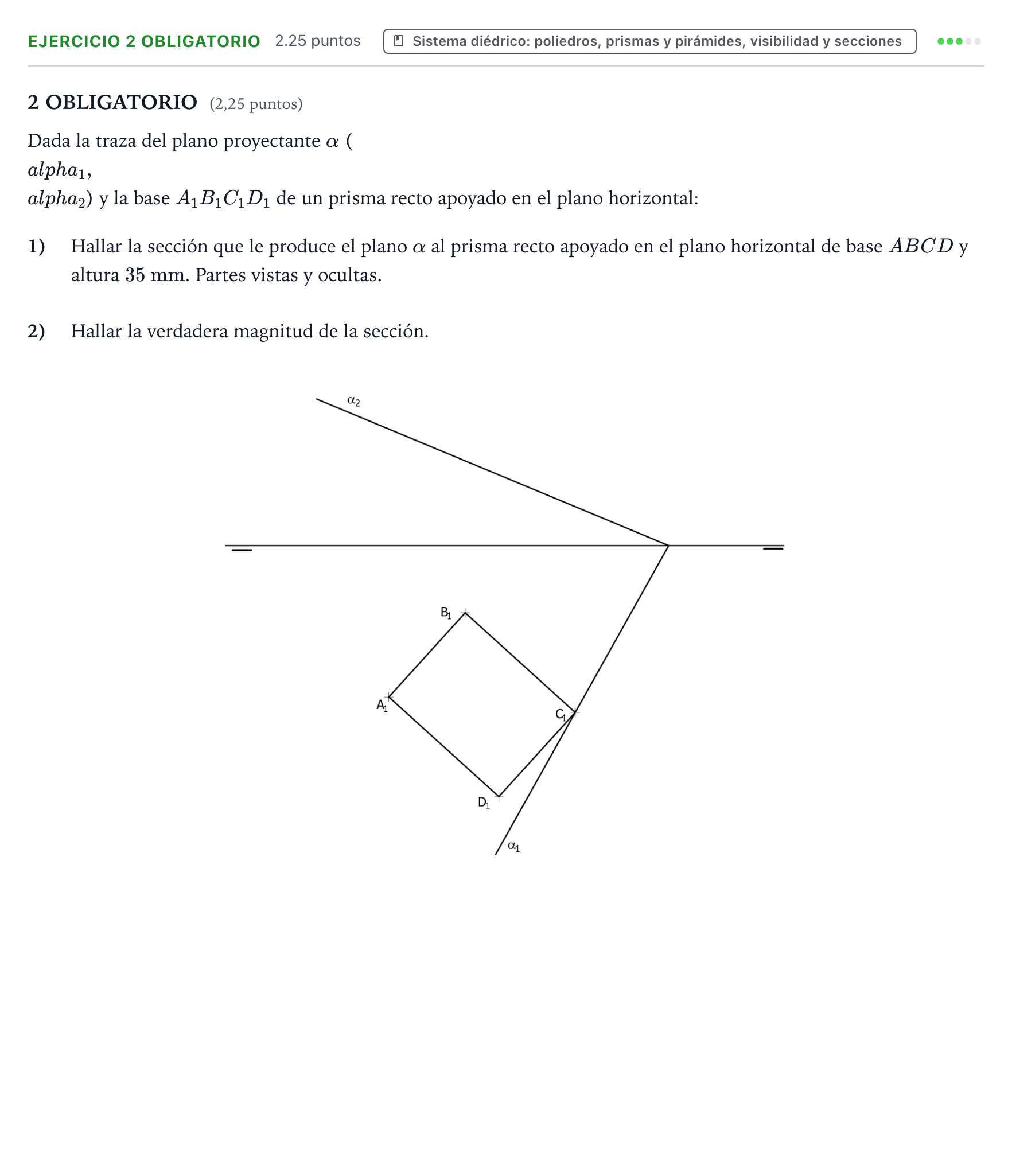

1) Hallar la sección que le produce el plano α al prisma recto apoyado en el plano horizontal de base ABCD y altura 35 mm. Partes vistas y ocultas. 2) Hallar la verdadera magnitud de la sección.

Solución: Apartado 1 (Proyecciones del prisma y sección): - Dibujo de la proyección vertical del prisma: las aristas laterales parten de la línea de tierra con una altura de $35\text{ mm}$, representando adecuadamente las partes vistas y ocultas. - Determinación de los puntos de intersección del plano $\alpha$ con cada una de las aristas del prisma (o aristas de la base/tapa según corte el plano). - Obtención de las proyecciones horizontal y vertical del polígono de sección. Apartado 2 (Verdadera magnitud de la sección): - Abatimiento del plano $\alpha$ sobre el plano horizontal de proyección (usando $\alpha_1$ como charnela) o sobre el vertical. - Traslado de los vértices de la sección mediante perpendiculares y paralelas a la charnela con sus correspondientes cotas o alejamientos. - Unión de los puntos abatidos para determinar el polígono en verdadera magnitud.
