Cuestión 2 · Dibujo técnico II PAU Aragón Ordinaria 2021
Tema: Sistema diédrico: poliedros, prismas y pirámides, visibilidad y secciones · Del examen Ordinaria (2021)

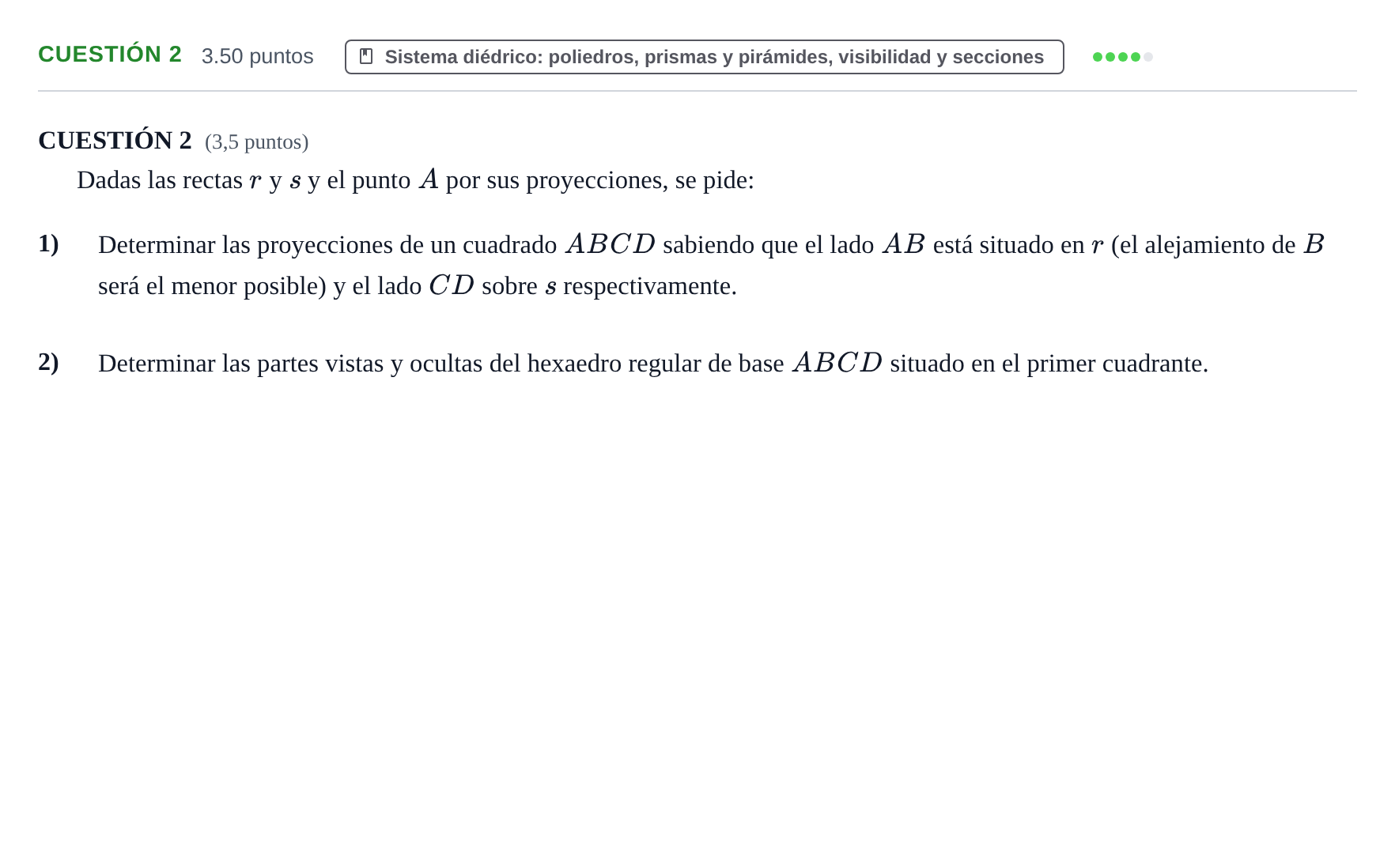

Enunciado
CUESTIÓN 2 (3,5 puntos)
Dadas las rectas y y el punto por sus proyecciones, se pide:
1)
Determinar las proyecciones de un cuadrado sabiendo que el lado está situado en (el alejamiento de será el menor posible) y el lado sobre respectivamente.
2)
Determinar las partes vistas y ocultas del hexaedro regular de base situado en el primer cuadrante.
Solución
Según los criterios oficiales de corrección
1) Determinar las proyecciones de un cuadrado ABCD; 2) Determinar partes vistas y ocultas del hexaedro regular
Solución: Trazado del plano que contiene a las rectas paralelas r y s, abatimiento para construir el cuadrado ABCD en verdadera magnitud, desabatimiento del cuadrado y levantamiento del cubo perpendicularmente al plano hacia el primer cuadrante, definiendo aristas vistas y ocultas.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
