Ejercicio 1A · Dibujo técnico II PAU Aragón Ordinaria 2025

Tema: Perspectiva isométrica y caballera a partir de las vistas · Del examen Ordinaria (2025)

Enunciado

1A (3,5 puntos)

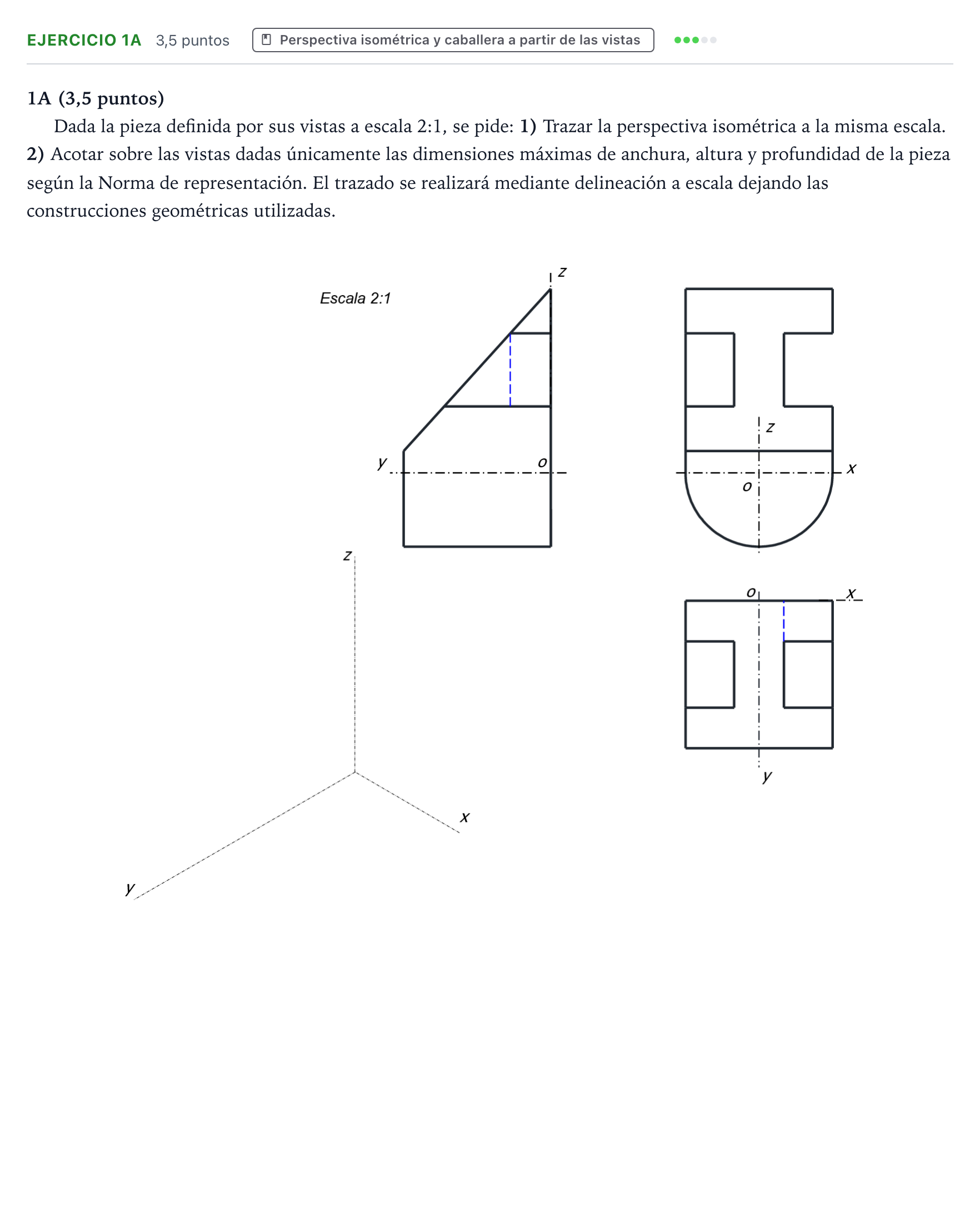

Dada la pieza definida por sus vistas a escala 2:1, se pide: 1) Trazar la perspectiva isométrica a la misma escala. 2) Acotar sobre las vistas dadas únicamente las dimensiones máximas de anchura, altura y profundidad de la pieza según la Norma de representación. El trazado se realizará mediante delineación a escala dejando las construcciones geométricas utilizadas.

Enunciado: Ejercicio 1A · Dibujo técnico II PAU Aragón Ordinaria 2025

Solución

Según los criterios oficiales de corrección

1) Trazar la perspectiva isométrica a la misma escala. 2) Acotar sobre las vistas dadas únicamente las dimensiones máximas de anchura, altura y profundidad de la pieza según la Norma de representación.

Solución: Trazado de la perspectiva isométrica a escala 2:1 con la geometría completa de la pieza (plano inclinado, vaciado en forma de H y base semicilíndrica) y acotación sobre las vistas de las dimensiones máximas (anchura total, altura total y profundidad total).
