Enunciado

3 OPCIÓN B (2,75 puntos)

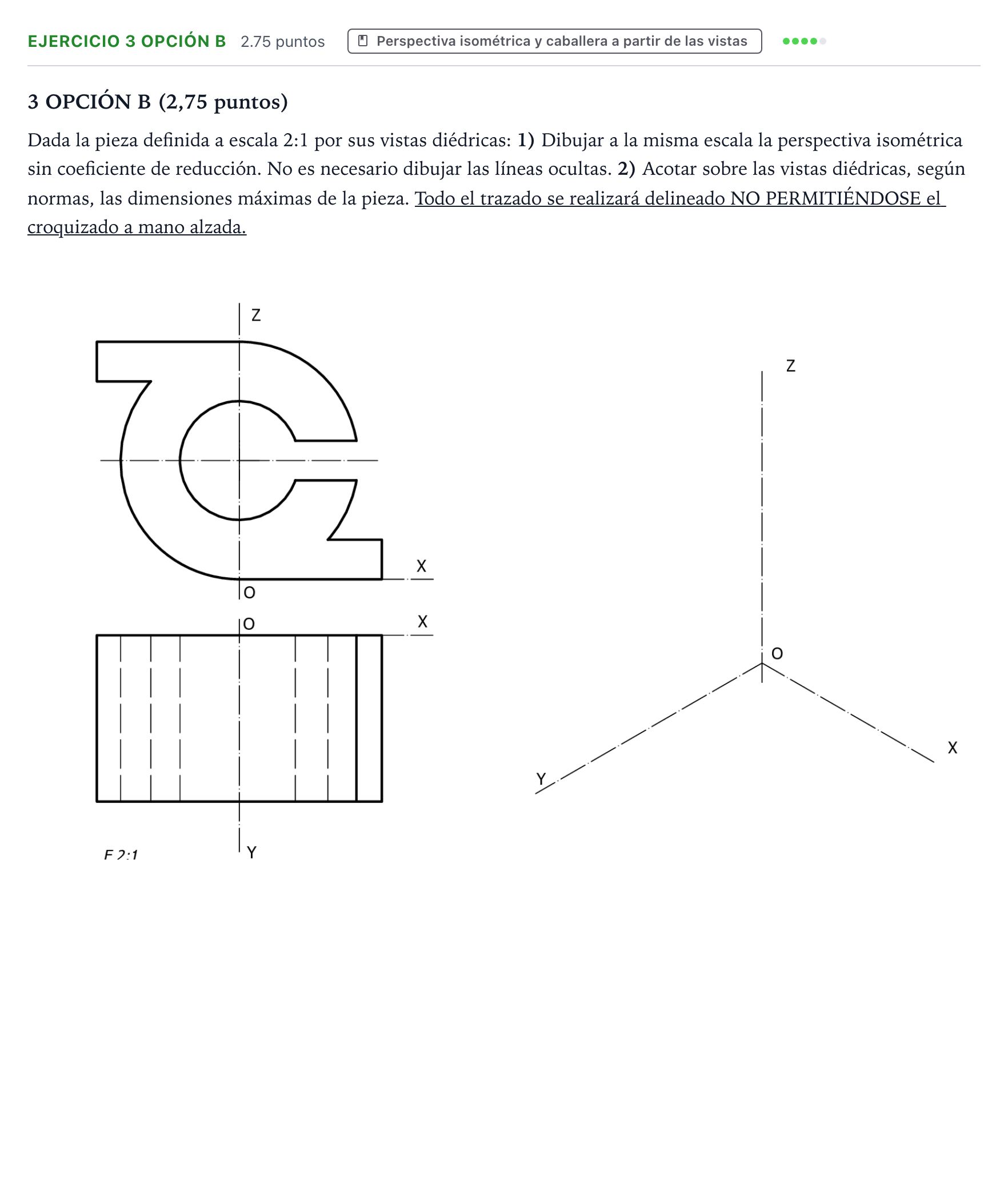

Dada la pieza definida a escala 2:1 por sus vistas diédricas: 1) Dibujar a la misma escala la perspectiva isométrica sin coeficiente de reducción. No es necesario dibujar las líneas ocultas. 2) Acotar sobre las vistas diédricas, según normas, las dimensiones máximas de la pieza. Todo el trazado se realizará delineado NO PERMITIÉNDOSE el croquizado a mano alzada.

Enunciado: Ejercicio 3 OPCIÓN B · Dibujo técnico II PAU Aragón Ordinaria 2026

Solución

Según los criterios oficiales de corrección

1) Dibujar a la misma escala la perspectiva isométrica sin coeficiente de reducción. No es necesario dibujar las líneas ocultas. 2) Acotar sobre las vistas diédricas, según normas, las dimensiones máximas de la pieza.

Solución: Representación correcta de la pieza en perspectiva isométrica sobre los ejes dados a escala 2:1 sin coeficiente de reducción, trazando con precisión los arcos y partes rectas. Acotación reglamentaria de las dimensiones máximas sobre las vistas diédricas indicando las medidas reales.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
