Cuestión 4 · Dibujo técnico II PAU Aragón Ordinaria 2023
Tema: Perspectiva isométrica y caballera a partir de las vistas · Del examen Ordinaria (2023)
Enunciado

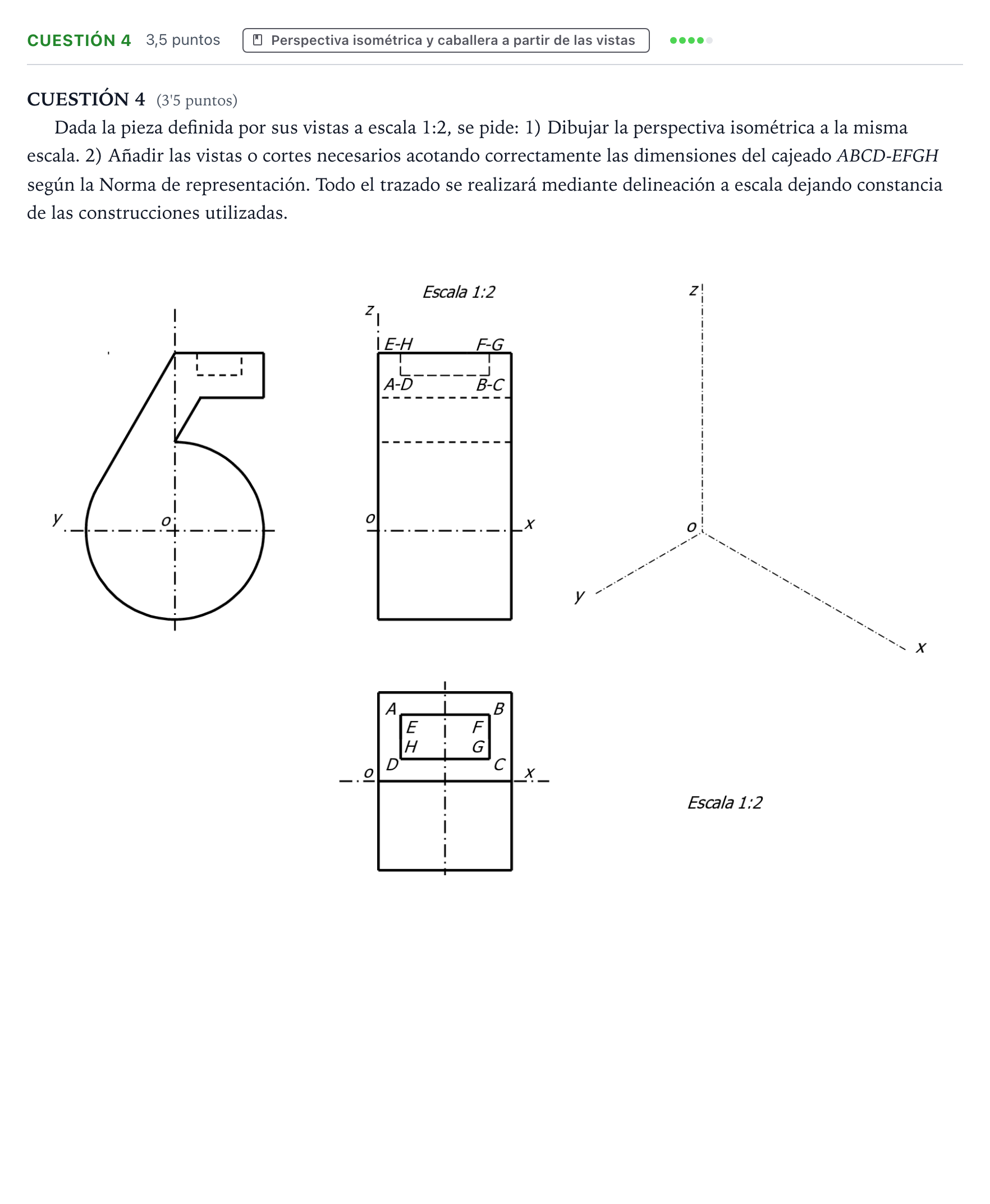

CUESTIÓN 4 (3'5 puntos)
Dada la pieza definida por sus vistas a escala 1:2, se pide: 1) Dibujar la perspectiva isométrica a la misma escala. 2) Añadir las vistas o cortes necesarios acotando correctamente las dimensiones del cajeado ABCD-EFGH según la Norma de representación. Todo el trazado se realizará mediante delineación a escala dejando constancia de las construcciones utilizadas.
Solución
Según los criterios oficiales de corrección
1) Dibujar la perspectiva isométrica a escala 1:2. 2) Añadir las vistas o cortes necesarios acotando correctamente las dimensiones del cajeado ABCD-EFGH según la Norma.
Solución: 1. Perspectiva isométrica: Construcción de la base cilíndrica mediante óvalos isométricos o elipses en el plano X-Y, elevación de la torre vertical y reproducción fiel de los planos inclinados y cajeado superior manteniendo el coeficiente de reducción/escalas dadas. 2. Normalización y acotación: Realización de una vista en corte (o corte parcial) que permita ver la cavidad ABCD-EFGH con líneas continuas. Acotación completa del cajeado (ancho, profundidad y altura respecto a referencias) según norma, empleando medidas reales.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
