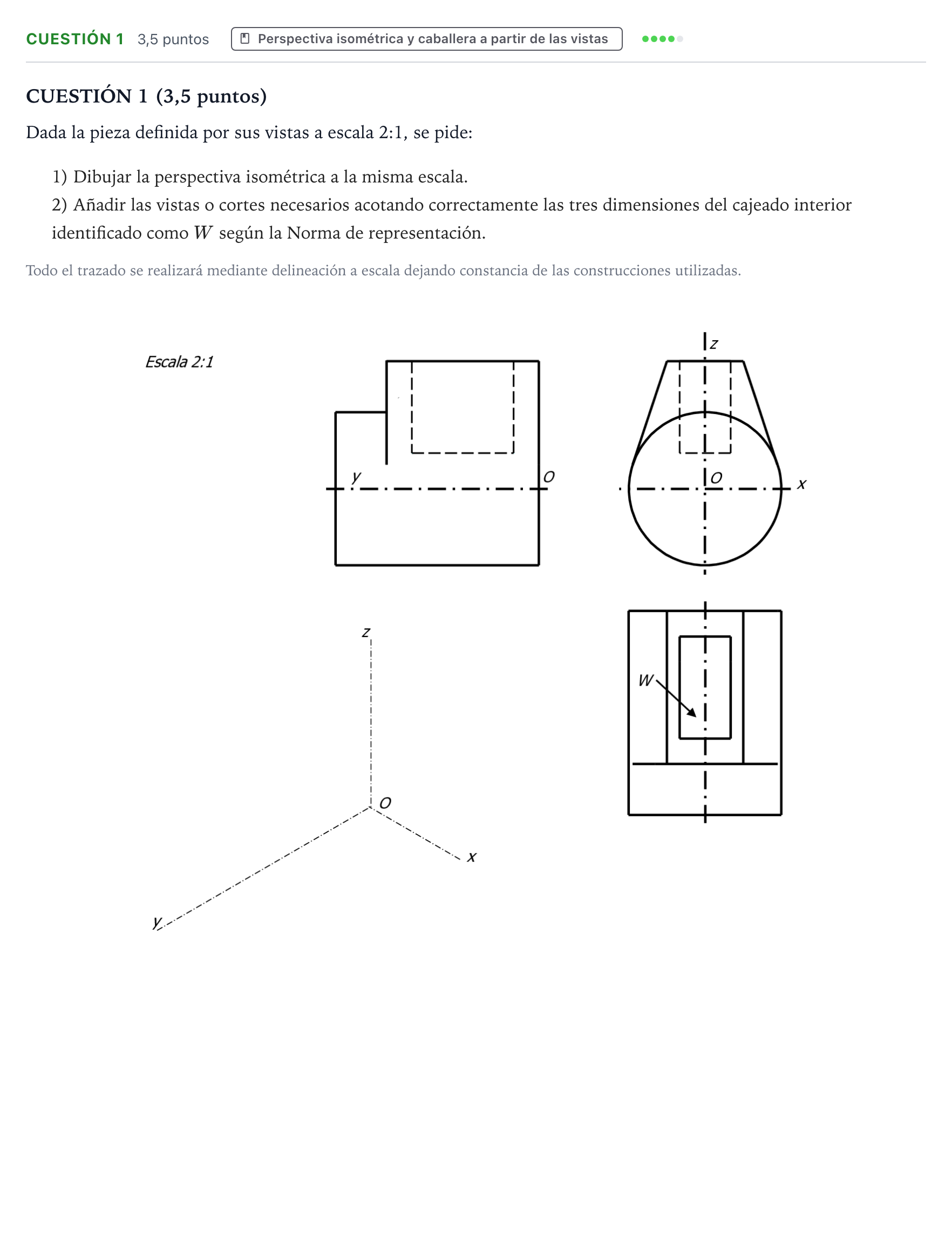

Cuestión 1 · Dibujo técnico II PAU Aragón Extraordinaria 2023

1) Dibujar la perspectiva isométrica a escala 2:1. 2) Añadir las vistas o cortes necesarios acotando las tres dimensiones del cajeado W.

Solución: 1. Perspectiva isométrica a escala 2:1: - Construcción cilíndrica de base y cuerpo superior con truncadura y planos inclinados tangentes. - Trazado de óvalos o elipses isométricas correspondientes a las bases circulares. - Representación limpia de aristas vistas con la supresión adecuada o no inclusión de líneas ocultas. - Realización opcional de corte al cuarto o sección para dejar visible el cajeado interior. 2. Vistas/cortes y acotación de W: - Corte longitudinal (por ejemplo, en el alzado) para mostrar en líneas vistas el hueco prismático interior $W$. - Acotación de las tres dimensiones funcionales de $W$: anchura, longitud y profundidad, indicando las medidas reales de la pieza (escala 1:1, es decir, la mitad de las medidas dibujadas si están a 2:1).
