Ejercicio 3 Opción B · Dibujo técnico II PAU Aragón Extraordinaria 2026

Tema: Perspectiva isométrica y caballera a partir de las vistas · Del examen Extraordinaria (2026)

Enunciado

3 OPCIÓN B (2,75 puntos)

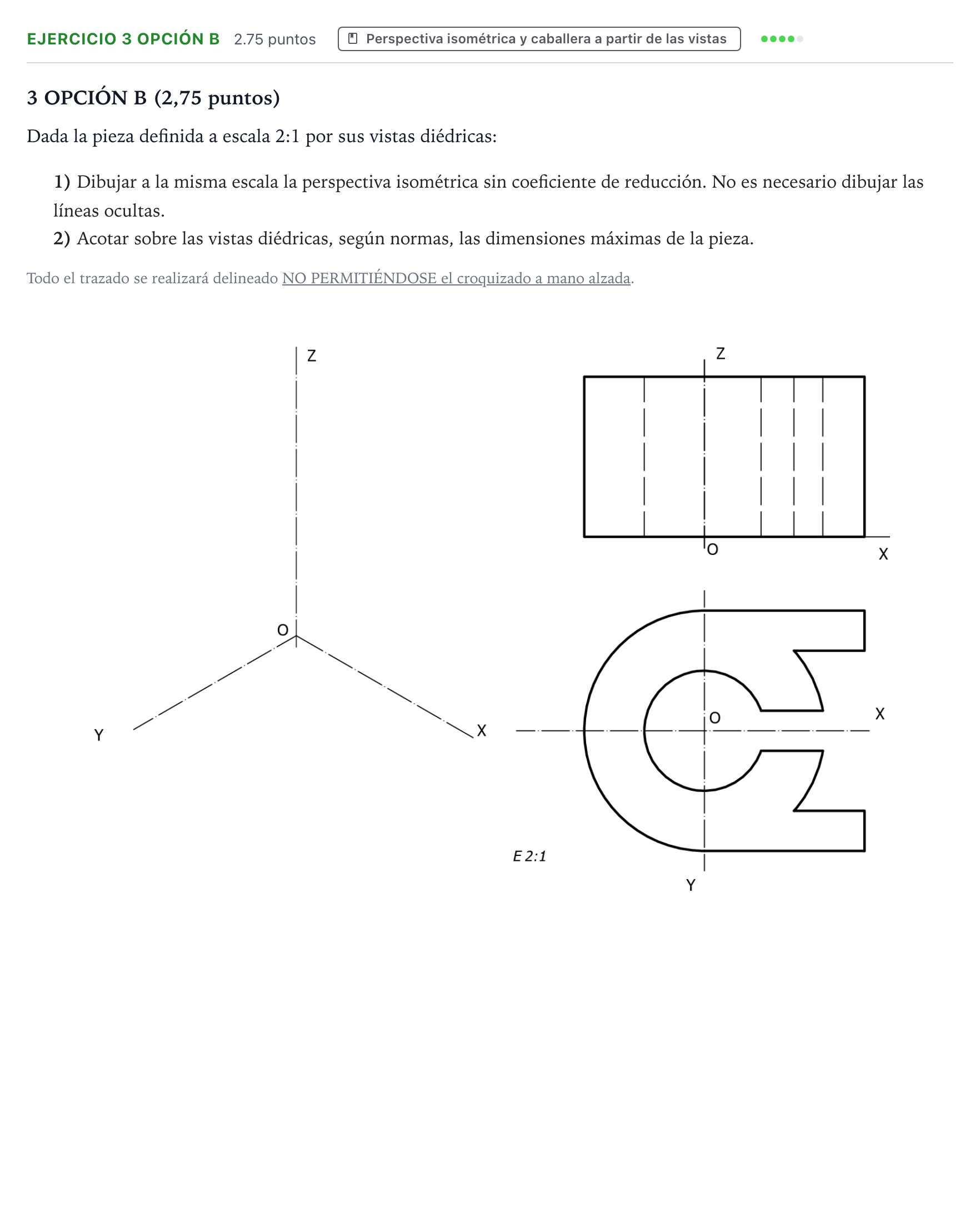

Dada la pieza definida a escala 2:1 por sus vistas diédricas:

1) Dibujar a la misma escala la perspectiva isométrica sin coeficiente de reducción. No es necesario dibujar las líneas ocultas.

2) Acotar sobre las vistas diédricas, según normas, las dimensiones máximas de la pieza.

Todo el trazado se realizará delineado NO PERMITIÉNDOSE el croquizado a mano alzada.

Enunciado: Ejercicio 3 Opción B · Dibujo técnico II PAU Aragón Extraordinaria 2026

Solución

Según los criterios oficiales de corrección

1) Dibujar a la misma escala la perspectiva isométrica sin coeficiente de reducción. No es necesario dibujar las líneas ocultas. 2) Acotar sobre las vistas diédricas, según normas, las dimensiones máximas de la pieza.

Solución: Perspectiva isométrica orientada según los ejes dados XYZ sin coeficiente de reducción a escala 2:1, trazando correctamente las curvas y partes rectas de la pieza cilíndrica ranurada. Acotación sobre las vistas diédricas de las dimensiones máximas (ancho, alto y fondo) con valores de medida reales.
