Cuestión 1 · Dibujo técnico II PAU Aragón Extraordinaria 2022
Tema: Perspectiva isométrica y caballera a partir de las vistas · Del examen Extraordinaria (2022)
Enunciado

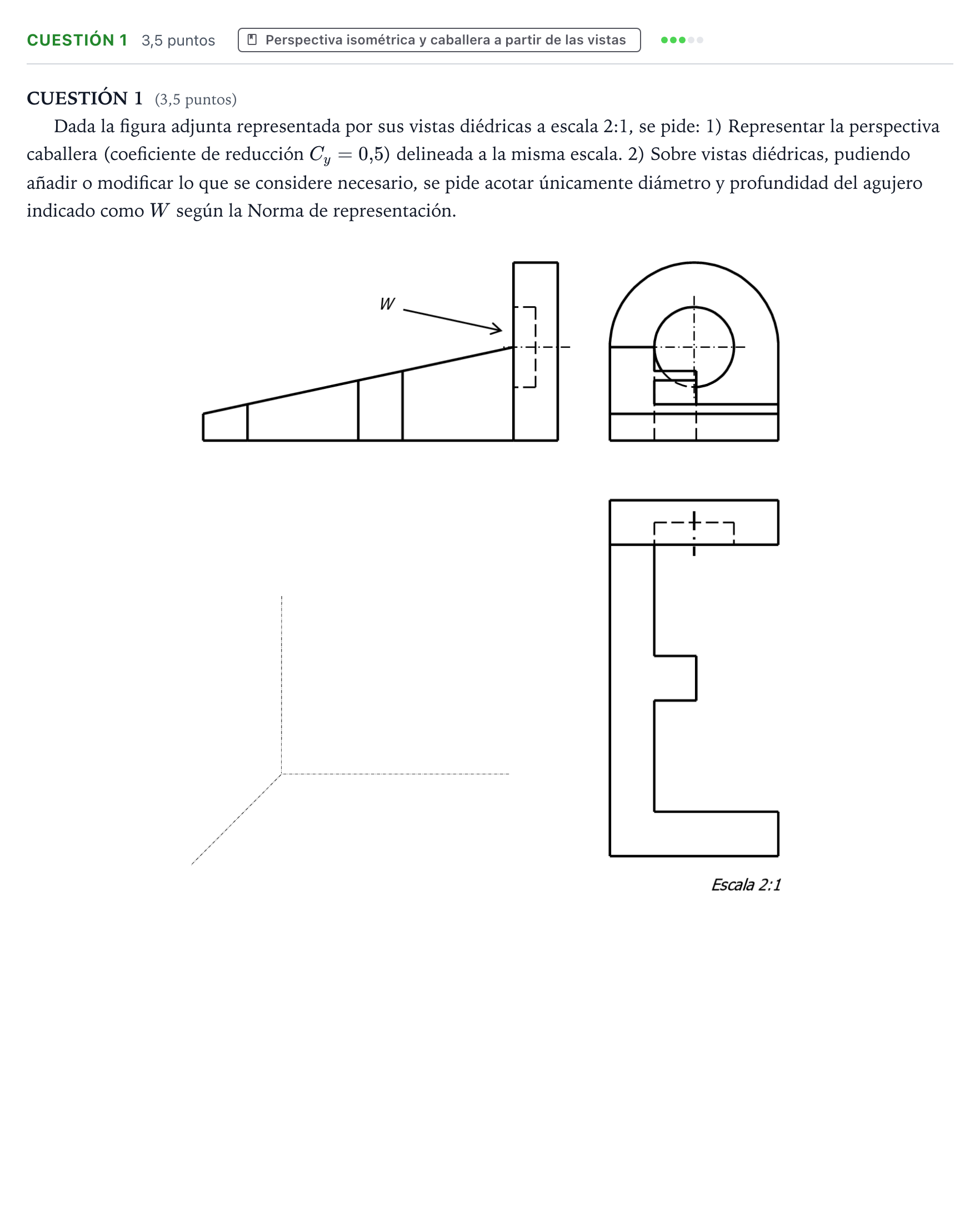

CUESTIÓN 1 (3,5 puntos)
Dada la figura adjunta representada por sus vistas diédricas a escala 2:1, se pide: 1) Representar la perspectiva caballera (coeficiente de reducción ) delineada a la misma escala. 2) Sobre vistas diédricas, pudiendo añadir o modificar lo que se considere necesario, se pide acotar únicamente diámetro y profundidad del agujero indicado como según la Norma de representación.
Solución
Según los criterios oficiales de corrección
1) Representar la perspectiva caballera (coeficiente de reducción Cy= 0.5) delineada a la misma escala. 2) Sobre vistas diédricas, acotar únicamente diámetro y profundidad del agujero indicado como W.
Solución: 1. Perspectiva caballera a escala 2:1 con coeficiente de reducción en el eje oblicuo. 2. Acotación en vistas diédricas del agujero : indicación del diámetro con símbolo y cota de profundidad del taladro ciego (representando el corte local o sección si procede).
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
