Cuestión 1 · Dibujo técnico II PAU Aragón Ordinaria 2022
Tema: Perspectiva isométrica y caballera a partir de las vistas · Del examen Ordinaria (2022)
Enunciado
CUESTIÓN 1 (3,5 puntos)

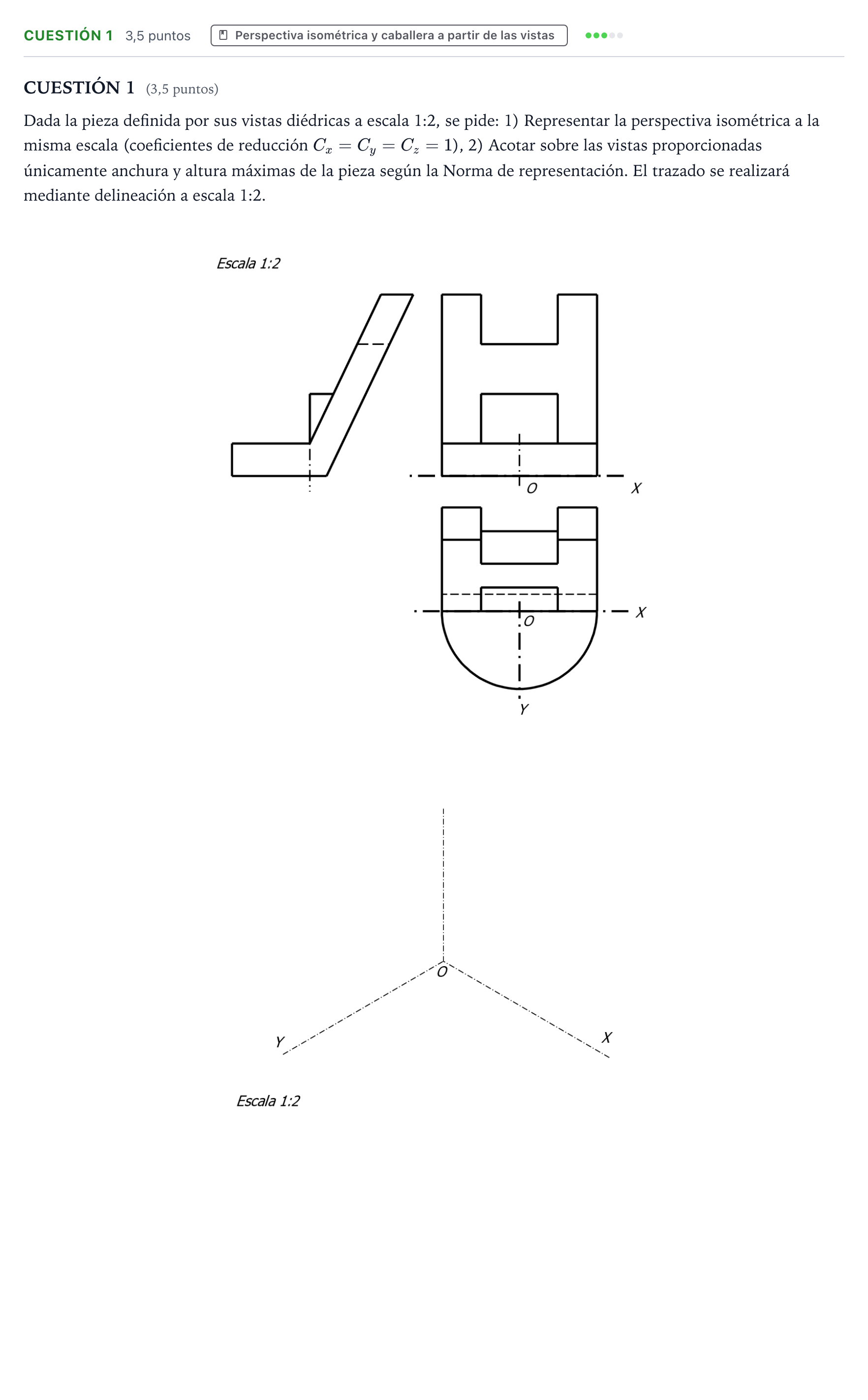

Dada la pieza definida por sus vistas diédricas a escala 1:2, se pide: 1) Representar la perspectiva isométrica a la misma escala (coeficientes de reducción ), 2) Acotar sobre las vistas proporcionadas únicamente anchura y altura máximas de la pieza según la Norma de representación. El trazado se realizará mediante delineación a escala 1:2.
Solución
Según los criterios oficiales de corrección
Representar la perspectiva isométrica a escala 1:2 y acotar anchura y altura máximas sobre las vistas.
Solución: Representación en isométrica de la pieza orientada según los ejes dados, manteniendo las proporciones a escala 1:2 sin reducción. Acotación correcta en las vistas diédricas de la anchura total y la altura máxima según las normas UNE (líneas de cota, flechas, líneas auxiliares y cifras de cota con las medidas reales).
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
