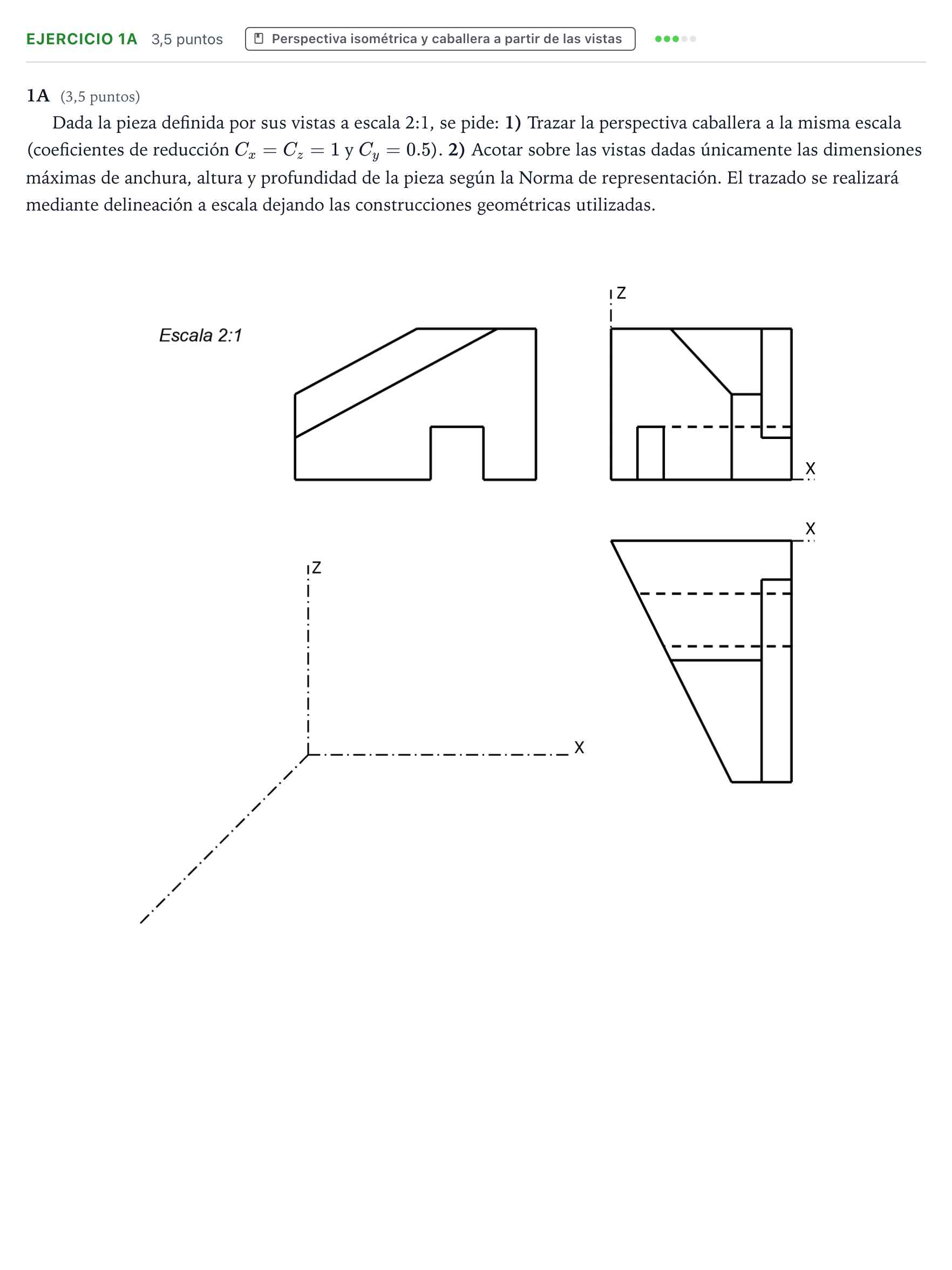

Ejercicio 1A · Dibujo técnico II PAU Aragón Extraordinaria 2025

1) Trazar la perspectiva caballera a la misma escala (coeficientes de reducción $C_x=C_z=1$ y $C_y=0.5$). 2) Acotar sobre las vistas dadas únicamente las dimensiones máximas de anchura, altura y profundidad de la pieza según la Norma de representación.

Solución: Resolución gráfica en perspectiva caballera y acotación de cotas máximas sobre las vistas: 1. Perspectiva caballera: - Reproducción del perfil/alzado en verdadera magnitud en el plano frontal $XOZ$ ($C_x=1$, $C_z=1$). - Llevar las profundidades sobre el eje $Y$ con reducción $C_y = 0{,}5$. - Configuración del plano inclinado superior y la ranura pasante inferior en el cuerpo principal. - Representación de aristas vistas con línea continua gruesa (no penaliza omitir aristas ocultas). 2. Acotación: - Acotar únicamente las 3 dimensiones máximas: anchura total, altura máxima y profundidad total. - Líneas de cota exteriores con flechas normalizadas, líneas auxiliares de cota y cifras de cota con las medidas reales de la pieza (escala 1:1).
